Жовта кнопка-вимикач SOKEN PS23-16 з підсвічуванням — двополюсний клавішний вимикач із фіксацією положення для водонагрівачів. Ця кнопка для бойлера відрізняється від червоної версії кольором клавіші та вбудованим підсвічуванням. Інші вимикачі та кнопки для водонагрівачів представлено в розділі «Вимикачі та кнопки» магазину «Термаль-Сервіс».

Чим відрізняється від червоної кнопки

Жовта кнопка має підсвічування, у червоної версії його немає. Решта параметрів однакова: розміри, контакти, конструкція та застосовність. Якщо вам потрібна кнопка без підсвічування, перегляньте червону кнопку SOKEN PS23-16.

Характеристики

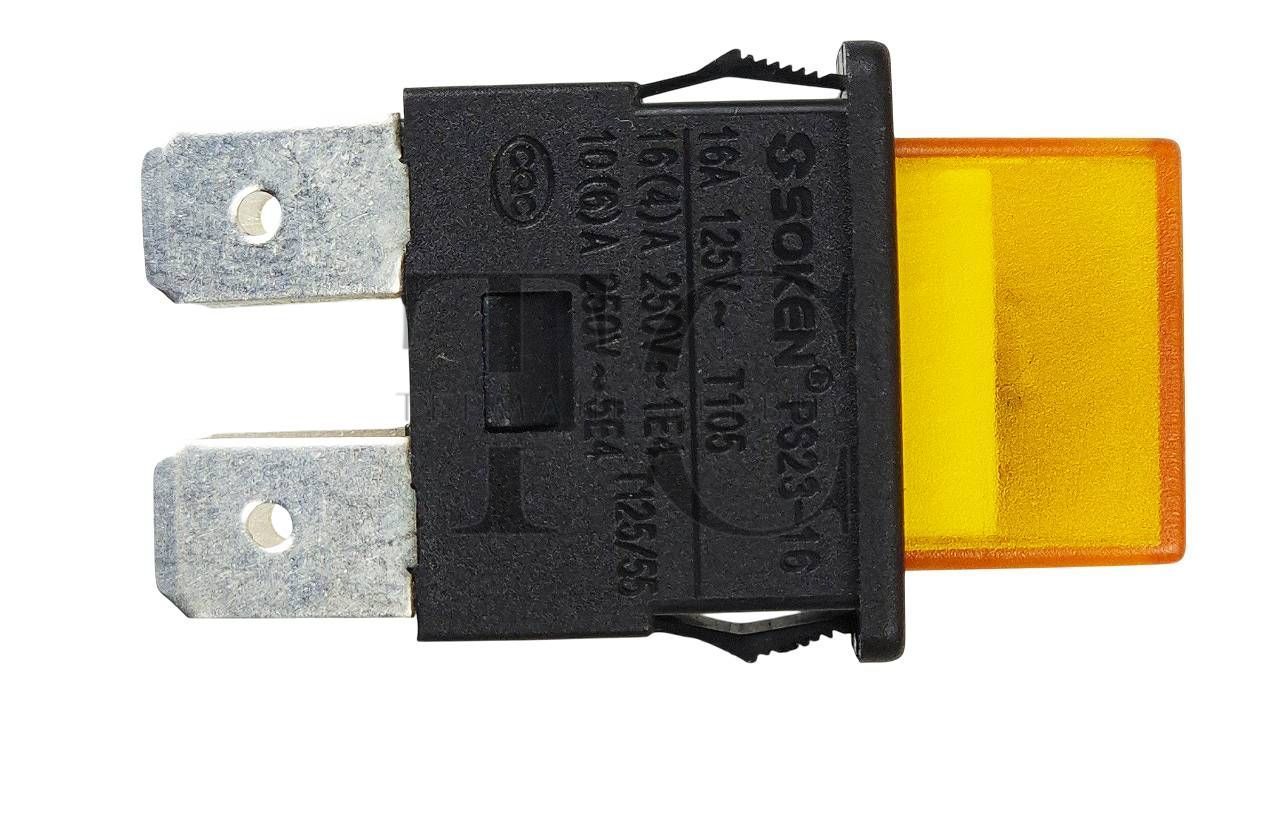

Маркування на корпусі

На корпусі нанесено три окремі рядки:

• 16A 125V~ T105
• 16(4)A 250V~ 1E4
• 10(6)A 250V~ 5E4

Кожен рядок описує свій режим, це не загальний максимум. Звіряйте ці номінали з напругою живлення та характером навантаження вашого водонагрівача й з маркуванням на старій кнопці.

Як влаштована кнопка

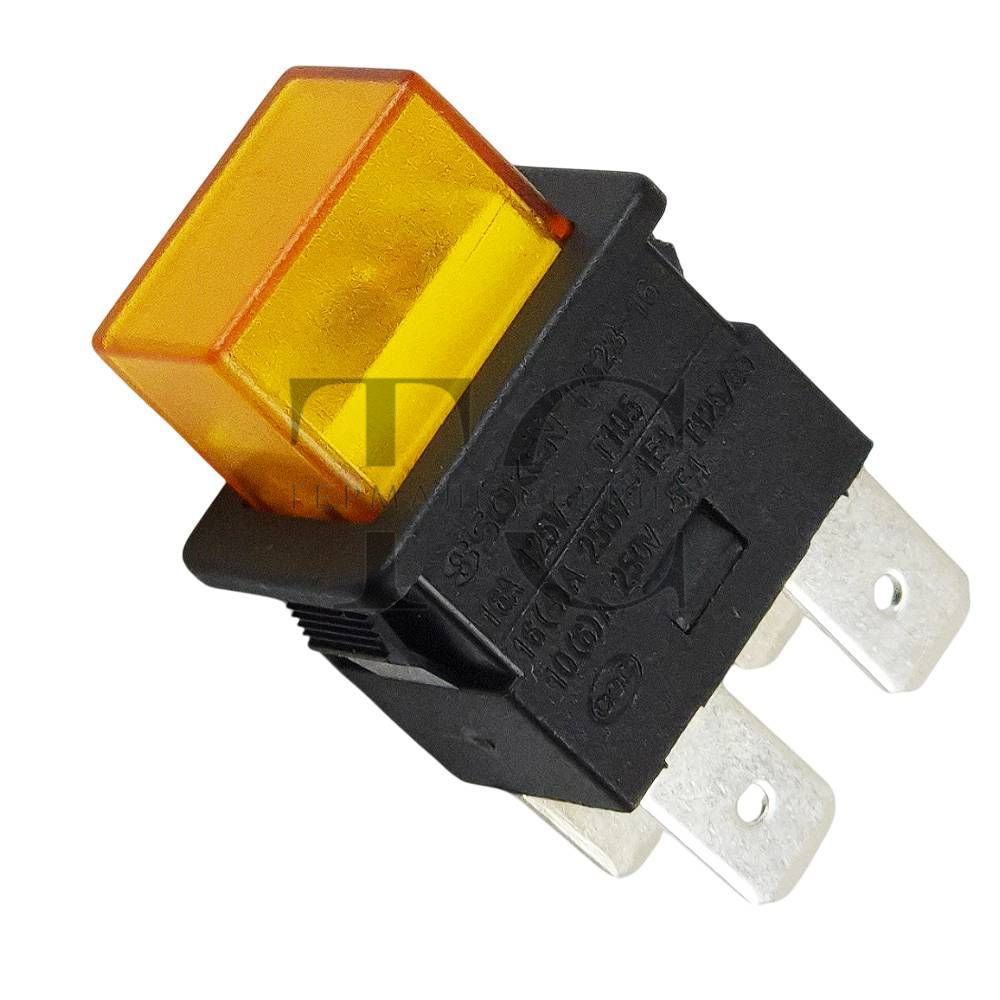

Натиснута клавіша залишається в зафіксованому положенні. Корпус із чорного пластику, з боків розташовані пружинні фіксатори: кнопку вставляють у прямокутний отвір панелі, і фіксатори утримують її без гвинтів.

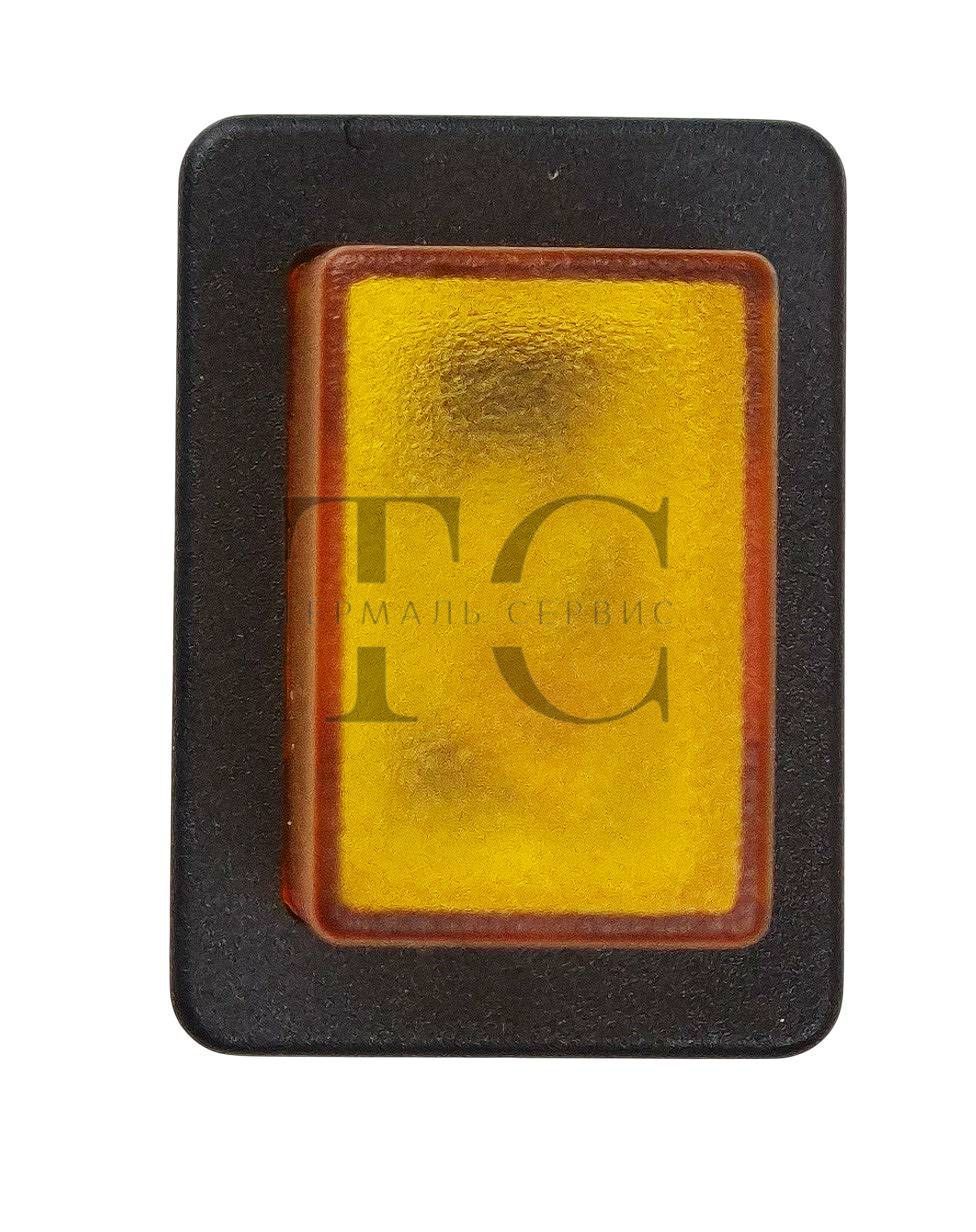

Лицьова рамка — 21 × 15 мм. Це зовнішній розмір, а не розмір монтажного отвору, тому посадкову частину під час заміни потрібно звіряти окремо. Глибина корпусу — 35 мм, врахуйте її, якщо за панеллю мало вільного місця.

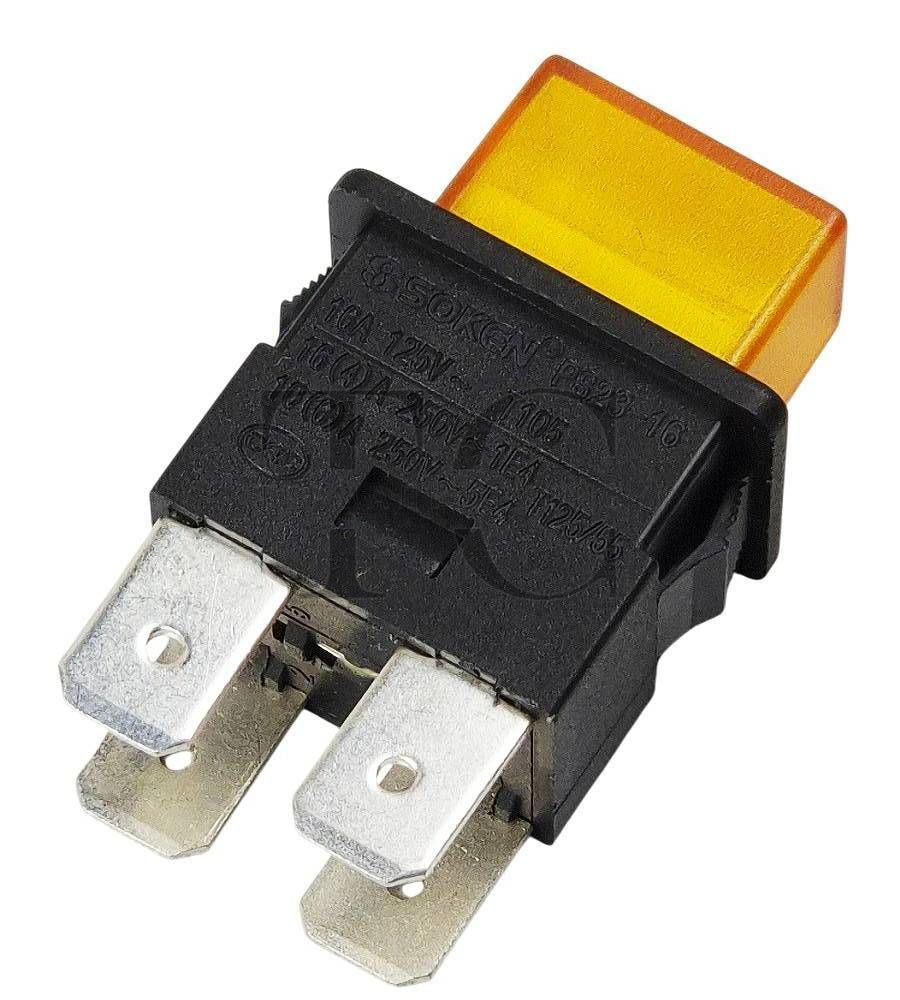

Чотири плоскі ножові контакти завширшки 6,3 мм попарно утворюють два кола, які кнопка перемикає одночасно. У контактах є отвори для фіксації відповідних клем.

Для яких водонагрівачів

• Thermex MS 10, MS 15, MS 30;
• Edisson MS 10, MS 15, MS 30;
• Etalon MS 10, MS 15, MS 30;
• Thermex IBL 10 O, IBL 10 U, IBL 15 O, IBL 15 U;
• Thermex SPR 30, SPR 50, SPR 80, SPR 100.

Для інших моделей перед купівлею порівняйте розміри, кількість контактів та електричні характеристики.

Що порівняти зі старою кнопкою

• Розмір рамки (21 × 15 мм) і розмір отвору в панелі.
• Глибину корпусу (35 мм).
• Кількість контактів (чотири) і ширину клем (6,3 мм).
• Наявність підсвічування: у цієї кнопки воно є.
• Напругу, струм і тип електричного кола, указані на старій кнопці.

Заміна

Замінюйте кнопку лише за повністю відключеного живлення водонагрівача. Якщо досвіду немає, зверніться до фахівця.

• Перед демонтажем сфотографуйте підключення й збережіть попередній порядок дротів.
• Зніміть дроти, стисніть бічні фіксатори та вийміть стару кнопку.
• Встановіть нову до надійного закріплення в панелі й підключіть дроти за схемою водонагрівача.

Потрібна допомога з підбором?

Надішліть фахівцям «Термаль-Сервіс» модель водонагрівача й фото старої кнопки з різних боків, і ми допоможемо порівняти розміри, контакти та схему підключення.
