Плата керування бойлера Gorenje 800719 (маркування HSWGRED-14_PL_2RFL-FLAT) — оригінальний електронний модуль Gorenje в оригінальному пакуванні Gorenje. Це плата керування та живлення водонагрівача для моделей серії FTG E5 і Tiki Supr F. Модуль має режим EcoSmart, керує нагріванням води та приймає сигнали двох датчиків температури. Інші плати Gorenje можна переглянути у розділі «Плати Gorenje».

Призначення електронного модуля Gorenje

Модуль керує нагріванням води у водонагрівачі: живиться від мережі 220–240 В, обробляє сигнали датчиків температури та комутує кола нагрівальних елементів через два електромеханічні реле. Режим EcoSmart забезпечує такі функції:

• встановлення температури води;
• індикація температури води;
• діагностика несправностей;
• інтелектуальний режим оптимізації роботи, що дозволяє скоротити витрату електроенергії.

Дисплея на платі немає. Індикація здійснюється за допомогою світлодіодів, розташованих у ряд на платі. Вони відображають встановлену та фактичну температуру води в баку, несправності та роботу функції «SMART».

Маркування та ідентифікаційні дані

• Виробник: Gorenje
• Артикул виробника (Art.Nr.): 800719

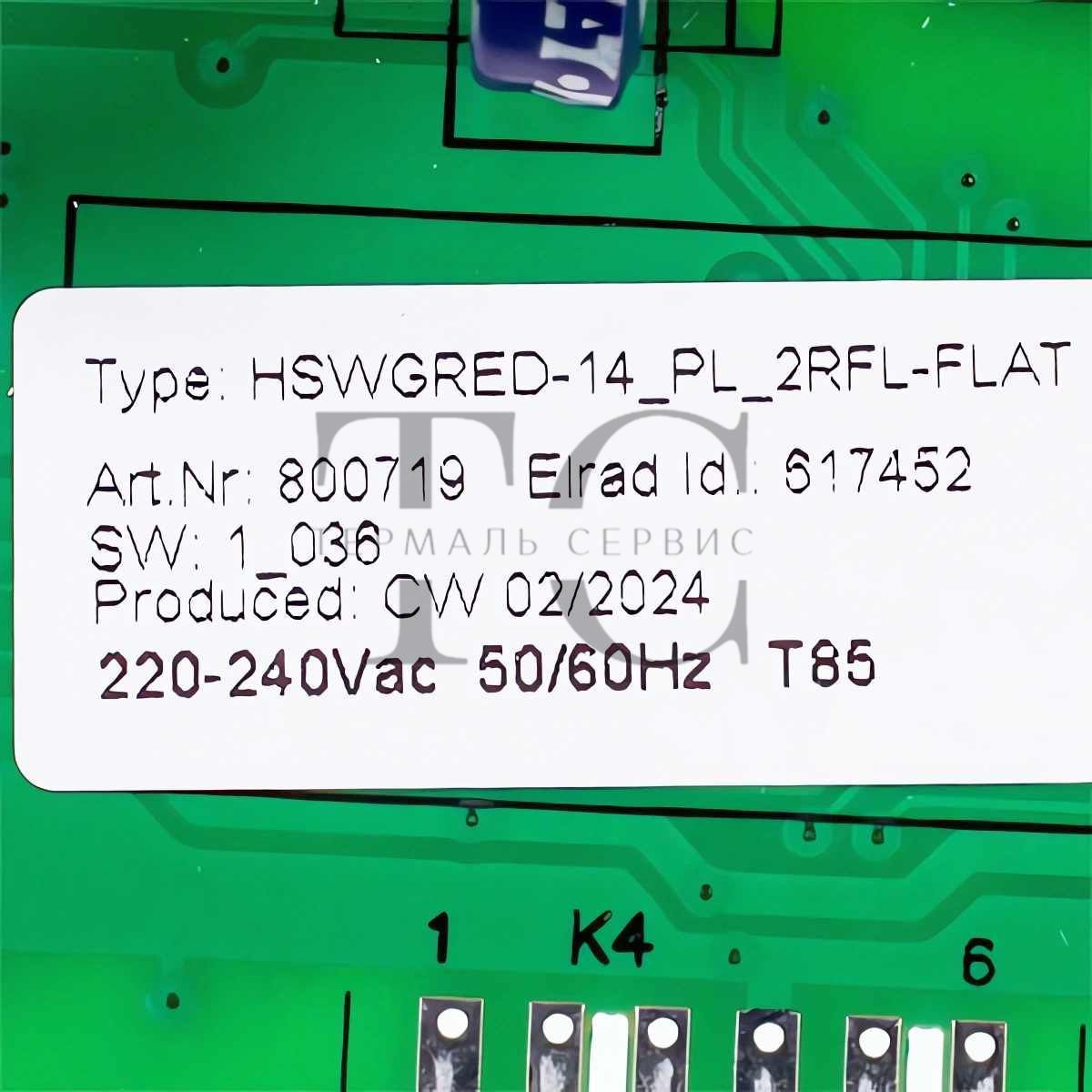

• Маркування модуля: HSWGRED-14_PL_2RFL-FLAT (у каталогах трапляється також написання HSWHGRED-14 PL 2RFL FLAT)
• Живлення: 220–240 В AC, 50/60 Гц
• Маркування на платі: T85
• Розміри плати: 115×60 мм

Взаємозамінність зі старими випусками

Модуль з артикулом 800719 замінює раніші випуски плати, які мали маркування HSWGRED-14_PL_2RFL (SW 01_015 27/2015) та артикули 477266, 685669, 596864. Ці артикули з часом було замінено, і старі плати більше не постачаються. Плати різних років відрізняються розташуванням і компонуванням елементів, але взаємозамінні для всіх моделей зі списку нижче. Тому під час підбору орієнтуйтеся на модель водонагрівача та артикул, а не на зовнішній вигляд старої плати.

Конструкція та підключення

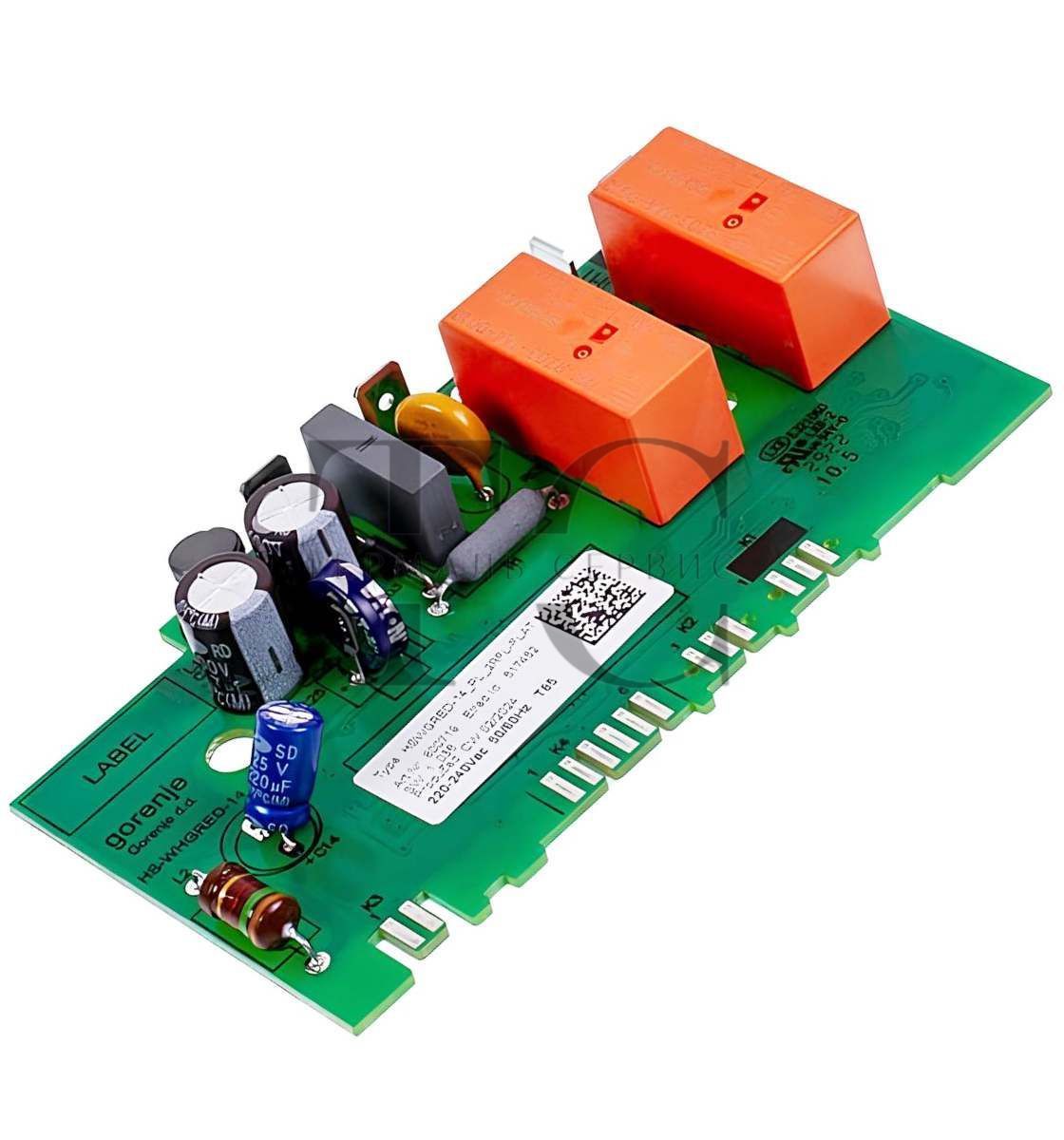

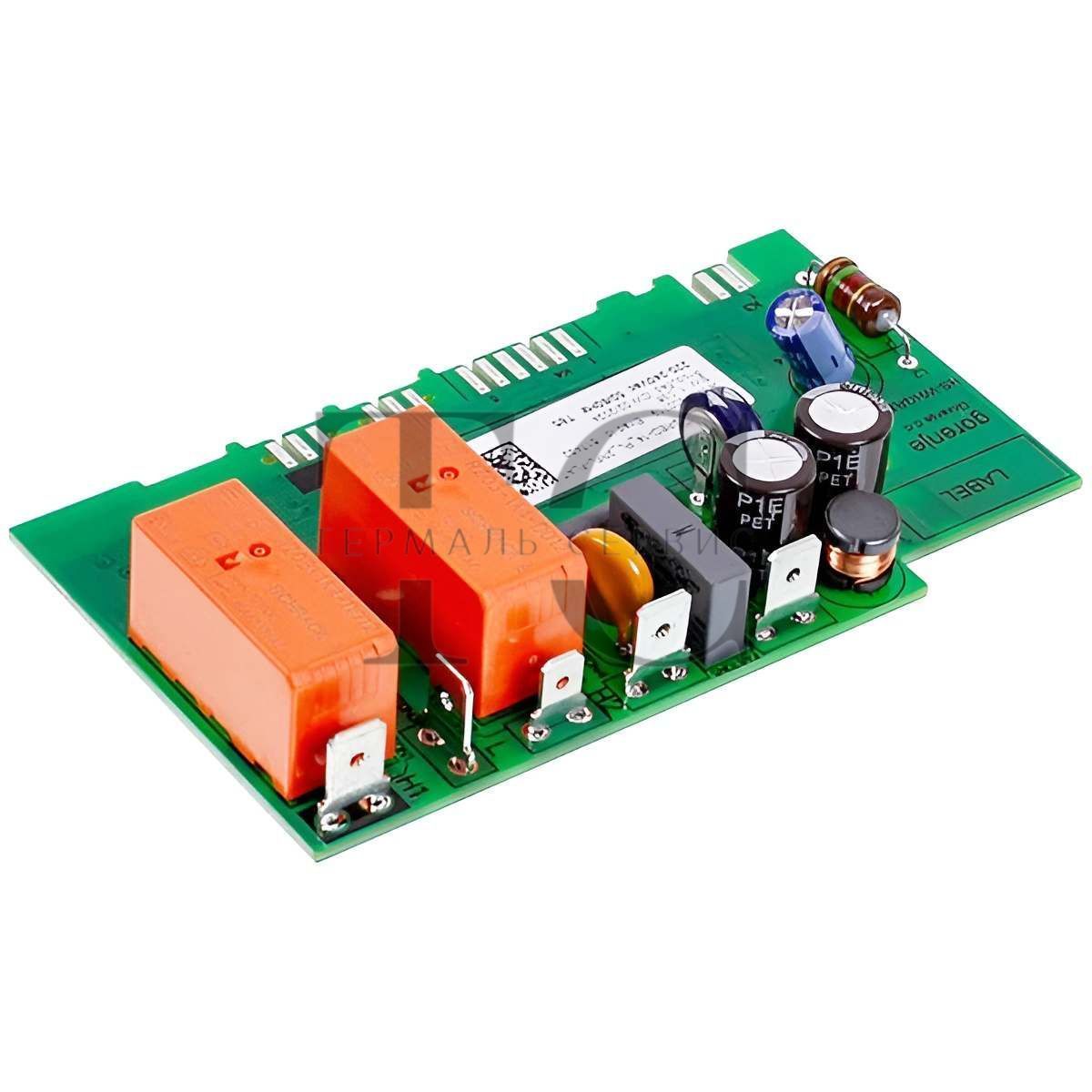

На платі встановлено два електромеханічні реле SCHRACK, елементи мережевого живлення та фільтрації, мікросхему керування, SMD-компоненти на зворотному боці, ряд світлодіодів індикації, контактні роз’єми на краю плати та плоскі ножові клеми. На платі розташовані дві кнопки: On/Off і Smart (вмикання та вимикання функції Smart).

На платі передбачено п’ять ножових клем для підключення електричних кіл. Перед підключенням звіряйте їх із позначками на платі та зі схемою підключення вашого водонагрівача:

• L і N — підключення мережевого живлення;
• H1 і H2 (розташовані біля реле) — підключення ТЕНів;
• EARTH — у зазначених нижче моделях за заводською схемою ця клема на платі залишається вільною.

Заземлення водонагрівача виконується відповідно до інструкції виробника й залишається обов’язковим.

Датчики температури

До плати підключаються два однакові датчики температури, вони продаються окремо: датчик температури для бойлера Gorenje 685671. Якщо датчики не підключені або один із них несправний, плата видає помилку. Під час заміни модуля заздалегідь переконайтеся, що датчики справні та є в наявності.

Перше вмикання, керування та режими нагрівання

Після встановлення модуля для запуску водонагрівача натисніть і утримуйте кнопку On/Off протягом 3 секунд. Щоб перевести водонагрівач у режим готовності, повторно натисніть і утримуйте On/Off 3 секунди.

Режими нагрівання перемикаються коротким натисканням кнопки On/Off. За замовчуванням встановлено температуру 57 °C. Доступні режими:

• захист від замерзання, температура близько 10 °C;
• температура води близько 35 °C;
• температура води близько 57 °C;
• температура води близько 75 °C.

Сумісність із водонагрівачами Gorenje і Tiki

Плата підходить для перелічених нижче моделей. Формат запису: модель (код моделі, серія). Якщо вашої моделі немає у списку, звірте повну модель і код із заводської таблички та напишіть нам перед замовленням.

Gorenje FTG…SM

• FTG30SM (569277, FTG 30 E5)
• FTG50SM (478492, FTG 50 E5)
• FTG80SM (478493, FTG 80 E5)
• FTG100SM (478494, FTG 100 E5)

Gorenje FTG…SMV9

• FTG30SMV9 (478694, FTG 30 E5)
• FTG50SMV9 (476913, FTG 50 E5)
• FTG80SMV9 (476920, FTG 80 E5)
• FTG100SMV9 (476922, FTG 100 E5)

Gorenje FTG…SMB6

• FTG30SMB6 (483791, FTG 30 E5)
• FTG50SMB6 (483792, FTG 50 E5)
• FTG80SMB6 (483793, FTG 80 E5)
• FTG100SMB6 (483794, FTG 100 E5)

Gorenje FTG…SMC6

• FTG50SMC6 (514348, FTG 50 E5)
• FTG80SMC6 (514399, FTG 80 E5)
• FTG100SMC6 (514400, FTG 100 E5)

Gorenje FTG…SM3/4GGN

• FTG30SM3/4GGN (504864, FTG 30 E5)
• FTG50SM3/4GGN (504866, FTG 50 E5)
• FTG80SM3/4GGN (504867, FTG 80 E5)
• FTG100SM3/4GGN (504868, FTG 100 E5)

Gorenje FTG…SM/P

• FTG30SM/P (517160, FTG 30 E5)
• FTG50SM/P (517161, FTG 50 E5)
• FTG80SM/P (517162, FTG 80 E5)
• FTG100SM/P (517163, FTG 100 E5)

Gorenje FTG…SM/D

• FTG30SM/D (519773, FTG 30 E5)
• FTG50SM/D (519774, FTG 50 E5)
• FTG80SM/D (519775, FTG 80 E5)

Tiki

• Tiki FTG 30 E5 Supr F 30 (700151)
• Tiki FTG 50 E5 Supr F 50 (700152)
• Tiki FTG 80 E5 Supr F 80 (700153)

Коли може знадобитися заміна плати

Про несправність електронного модуля можуть свідчити такі ознаки:

• водонагрівач не вмикається або не реагує на кнопки;
• не запускається нагрівання води за справних ТЕНів і датчиків;
• індикація працює некоректно або відсутня;
• нагрівання вмикається і вимикається нестабільно.

Такі самі симптоми, зокрема індикація помилки, можуть виникати через несправність ТЕНів, датчиків температури, термозахисту, проводки або живлення. Перед заміною плати проведіть діагностику цих вузлів. Встановлення нової плати не гарантує усунення будь-якої несправності водонагрівача.

Рекомендації перед купівлею та встановленням

• Порівняйте артикул і маркування старої плати з даними модуля, який плануєте придбати.
• Звірте модель водонагрівача із заводської таблички зі списком сумісних моделей.
• Якщо маркування на старій платі не читається, надішліть фотографії обох боків плати та заводської таблички водонагрівача.
• Переконайтеся, що обидва датчики температури справні та підключені: за їх відсутності або несправності плата видає помилку.
• Діагностику та заміну плати доручіть кваліфікованому фахівцю.

Плата працює з мережевою напругою 220–240 В. Перед оглядом і заміною повністю відключіть водонагрівач від електромережі. Не перевіряйте плату під напругою.

Гарантія

• Гарантія від магазину — 1 місяць (за самостійного встановлення).
• Офіційна гарантія — 6 місяців (за встановлення в авторизованому сервісному центрі).

Перед оформленням замовлення звірте артикул виробника та модель вашого водонагрівача. Якщо є сумніви, напишіть нам і додайте фотографію старої плати.
