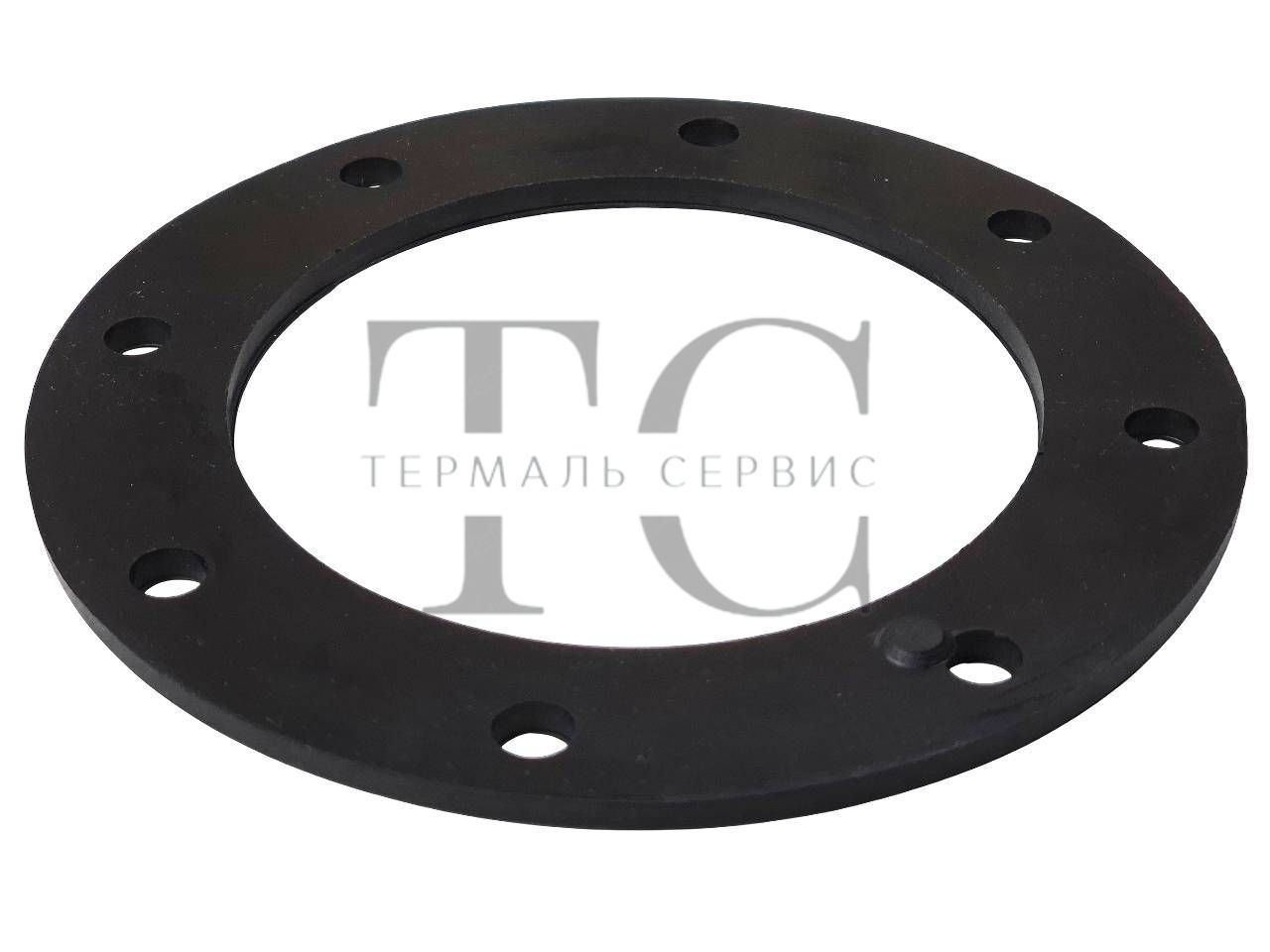

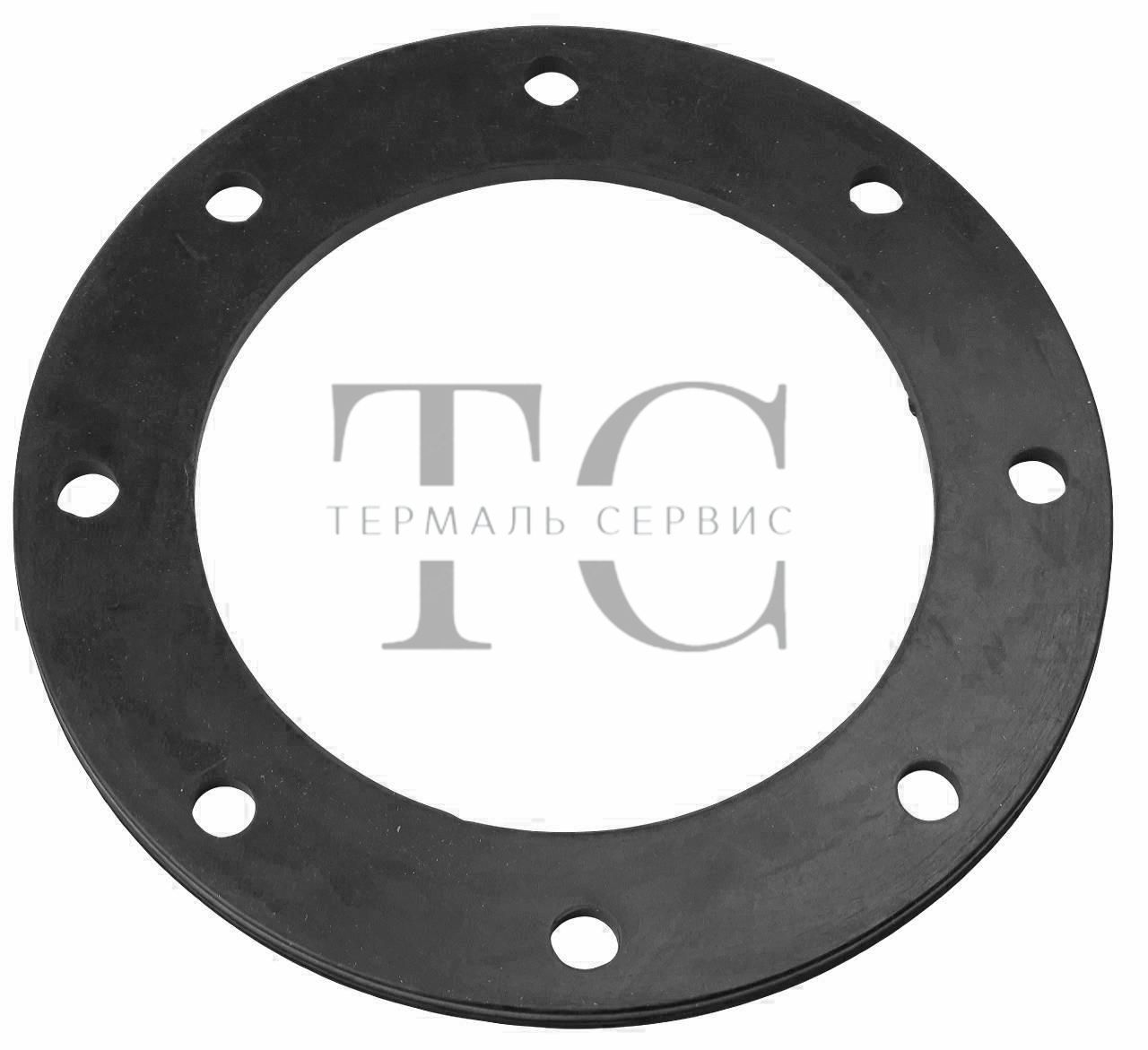

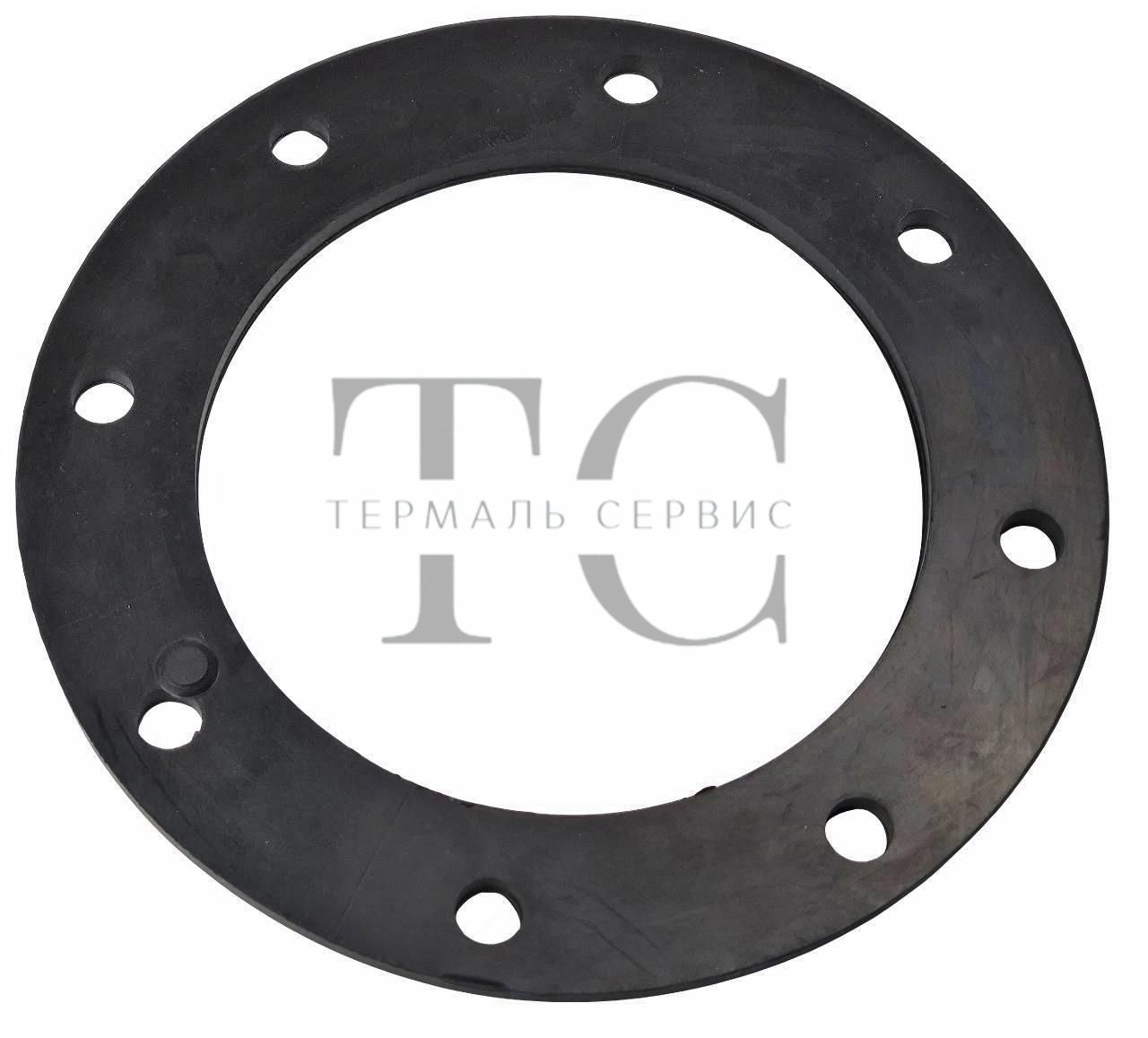

Прокладка для бойлера Eldom (код виробника 14922) — плоске гумове ущільнення фланця, призначене для низки підлогових водонагрівачів Eldom об'ємом 150–1000 літрів із фланцевим кріпленням нагрівального елемента на 8 болтів.

Основні розміри: зовнішній діаметр — 174 мм, внутрішній діаметр — 117 мм, товщина — 5 мм, 8 кріпильних отворів діаметром 10 мм.

Призначення прокладки

Ущільнювач встановлюється між фланцем з електричним ТЕНом і корпусом бака. За рівномірного затягування кріпильних болтів гума заповнює мікронерівності прилеглих поверхонь і запобігає протіканню води через фланцеве з'єднання. Якщо прокладка задубіла, втратила еластичність або її розміри не збігаються з посадковим місцем, герметичність порушується навіть за справного фланця і ТЕНа.

Конструкція та особливості

Форма

Плоске гумове кільце чорного кольору товщиною 5 мм, без ступінчастого бортика. Плоска конструкція забезпечує ущільнення по всій площі прилягання фланця до бака.

Кріпильні отвори

По колу розташовані 8 наскрізних отворів діаметром 10 мм під болти. Їхня кількість, діаметр і розташування мають точно збігатися з отворами фланця та корпусу бака — невідповідність отворів може призвести до зміщення або деформації прокладки й порушення герметичності з'єднання.

Центральний отвір

Внутрішній діаметр прокладки становить 117 мм і призначений для центральної частини фланцевого вузла.

Сумісність

Деталь призначена для підлогових водонагрівачів Eldom об'ємом 150–1000 літрів із фланцевим кріпленням ТЕНа на 8 болтів:

Важливо: перелічені моделі належать до різних ліній (прості електричні, комбіновані з одним і двома теплообмінниками, версії з електронним керуванням та для теплових насосів) — конструкція фланця могла відрізнятися залежно від року випуску конкретної моделі. Перед замовленням обов'язково звірте зовнішній діаметр (174 мм), внутрішній діаметр (117 мм) і кількість отворів (8 шт.) зі старою прокладкою, знятою з вашого водонагрівача.

Що перевірити перед покупкою

• Зовнішній діаметр — має бути 174 мм.
• Внутрішній діаметр — має бути 117 мм.
• Кількість кріпильних отворів — має бути 8 шт., діаметром 10 мм.
• Розташування отворів по колу — має збігатися з фланцем.
• Товщину — заводське значення 5 мм; у старої прокладки вона могла змінитися через деформацію, тому порівнюйте її як орієнтир, а не як точний критерій.
• Форму та конструкцію — порівняйте зі старою прокладкою та фланцем.

Врахуйте, що стара прокладка, знята з бойлера, може дещо відрізнятися за розмірами від нової заводської деталі — гума з часом деформується, «сідає» або розтягується під впливом температури та механічного навантаження. Тому під час порівняння орієнтуйтеся не лише на розміри старої прокладки, а й на її загальну форму, кількість та розташування кріпильних отворів, а також конструкцію фланця.

Самого лише збігу за моделлю бойлера недостатньо — звіряйте геометрію прокладки безпосередньо зі старою деталлю, знятою з фланця.

Коли потрібна заміна

• підтікання води в зоні фланця;
• втрата еластичності гуми;
• затвердіння або деформація матеріалу;
• тріщини або розриви;
• порушення плоскої форми ущільнювача.

Підтікання не завжди спричинене саме прокладкою — перед заміною варто також перевірити стан фланця, кріпильних болтів і корпусу бака.

Заміна прокладки

1. Відключіть водонагрівач від електромережі.
2. Перекрийте подачу води.
3. Злийте воду відповідно до конструкції бойлера.
4. Демонтуйте фланець з ТЕНом, відкрутивши кріпильні болти.
5. Очистіть посадкові поверхні від старої прокладки та забруднень.
6. Перевірте стан фланця і прилеглих поверхонь.
7. Встановіть нову прокладку без перекручування і зміщення, сумістивши всі отвори.
8. Встановіть фланець і рівномірно затягніть кріпильні болти хрест-навхрест, не перетягуючи — надмірне зусилля може деформувати прокладку або фланець.
9. Заповніть бойлер водою.
10. Перевірте герметичність фланцевого з'єднання.
11. Тільки після повного заповнення бака вмикайте водонагрівач в електромережу.

Порядок демонтажу і зливу води залежить від конкретної моделі — виконуйте роботи відповідно до інструкції виробника.

Корисно при заміні

• перед розбиранням порівняйте нову прокладку зі старою;
• очистіть посадкове місце від відкладень;
• перевірте стан фланця перед установленням;
• не встановлюйте пошкоджену або деформовану прокладку;
• після складання перевірте відсутність протікання до підключення водонагрівача до електромережі.

Характеристики

Чи підійде ця прокладка на всі підлогові бойлери Eldom?

Ні, лише на моделі з фланцевим кріпленням ТЕНа на 8 болтів, зовнішнім діаметром 174 мм і внутрішнім 117 мм. Перед замовленням звірте розміри зі старою деталлю.

Чи можна встановити прокладку, якщо збігається діаметр, але отвори розташовані інакше?

Ні. Для коректного встановлення мають збігатися не лише зовнішній і внутрішній діаметри, а й кількість, діаметр та розташування кріпильних отворів. Встановлювати прокладку з натягом, підгинати, розтягувати або іншим способом деформувати її для суміщення отворів не можна.

Як зрозуміти, що прокладку пора міняти?

Основні ознаки — підтікання води в зоні фланця, затвердіння або розтріскування гуми, деформація або порушення плоскої форми деталі.

Що перевірити перед купівлею прокладки?

Порівняйте зовнішній діаметр (174 мм), внутрішній діаметр (117 мм), кількість та діаметр отворів (8 шт., 10 мм) зі старою деталлю, знятою з фланця.
