Плата питания водонагревателя Grunhelm 36500520

Короткое описание

Модуль питания для водонагревателей Grunhelm серий FDD и RD объёмом 50, 80 и 100 литров. Преобразует сетевые 220В в стабилизированное низкое напряжение для питания управляющей электроники бойлера. Устанавливается взамен вышедшей из строя оригинальной платы без каких-либо доработок.

Характеристики

Полное описание

Назначение и принцип работы

Плата 36500520 — автономный модуль питания, который преобразует напряжение бытовой сети 220В/50Гц в безопасное низкое напряжение для питания электронных компонентов водонагревателя. Модуль работает по классической трансформаторной схеме: понижение напряжения, выпрямление, фильтрация и стабилизация. Между силовой сетью и управляющей электроникой обеспечивается полная гальваническая изоляция — принципиально важное требование для оборудования, контактирующего с водой.

Состав схемы

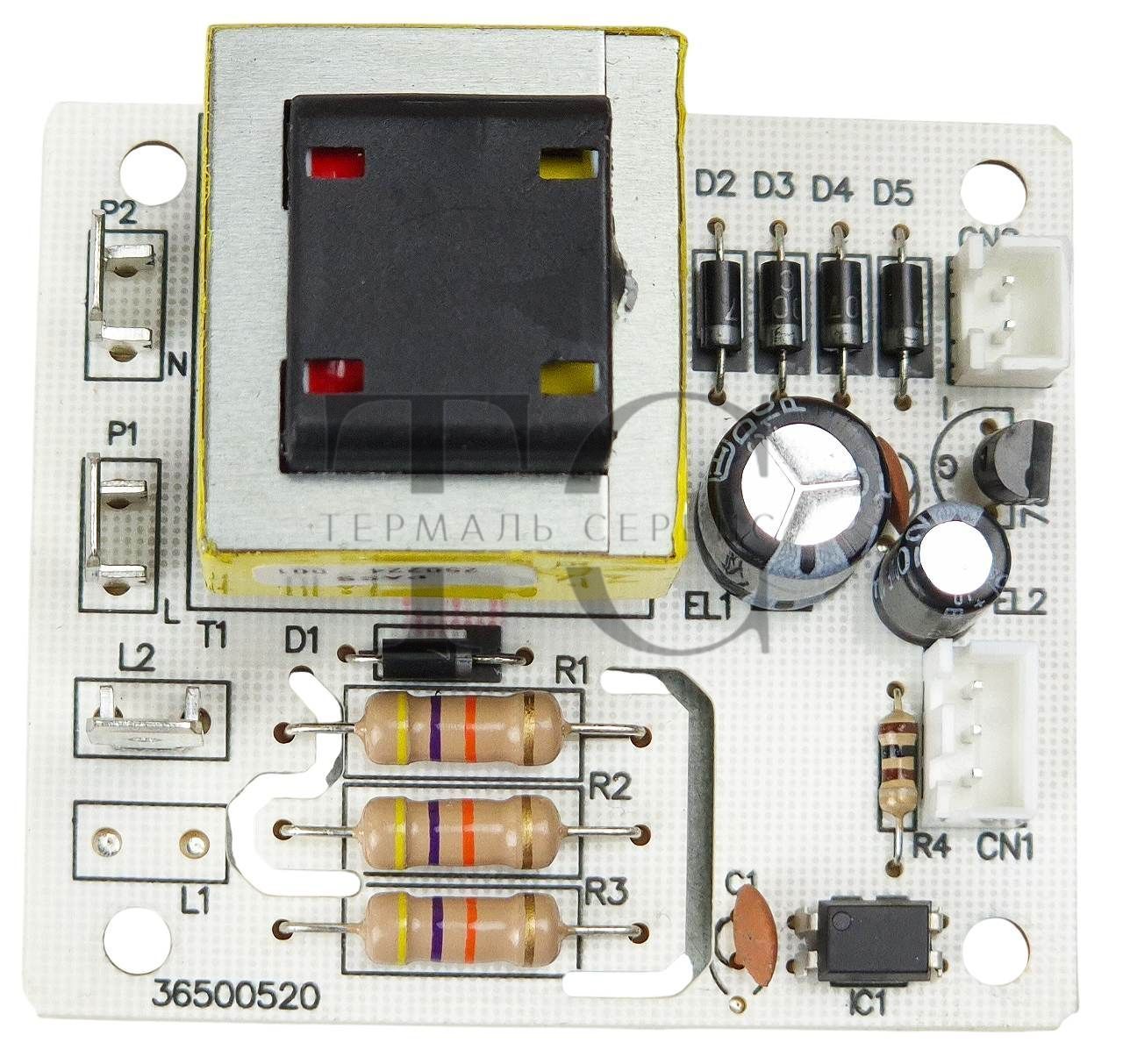

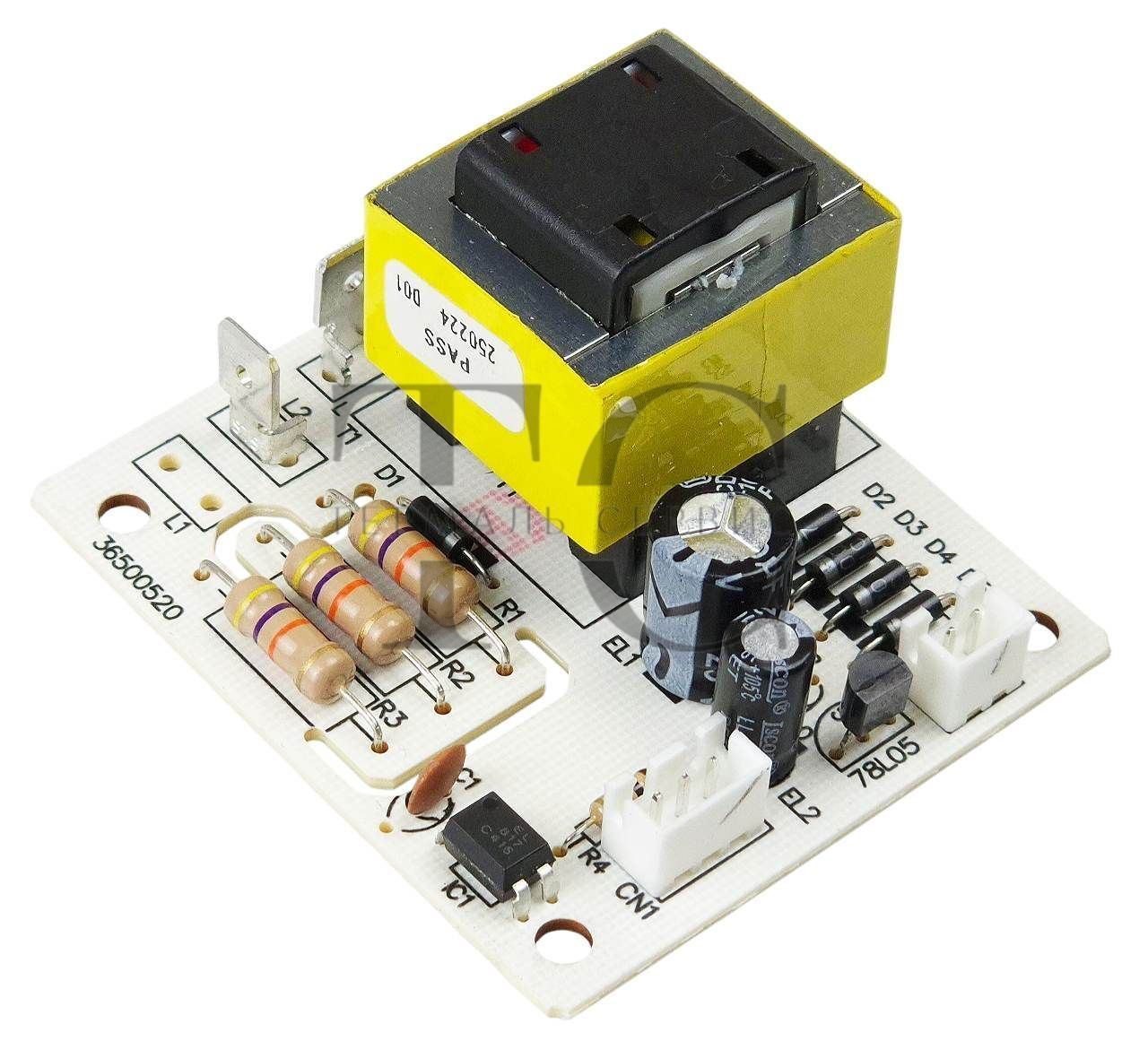

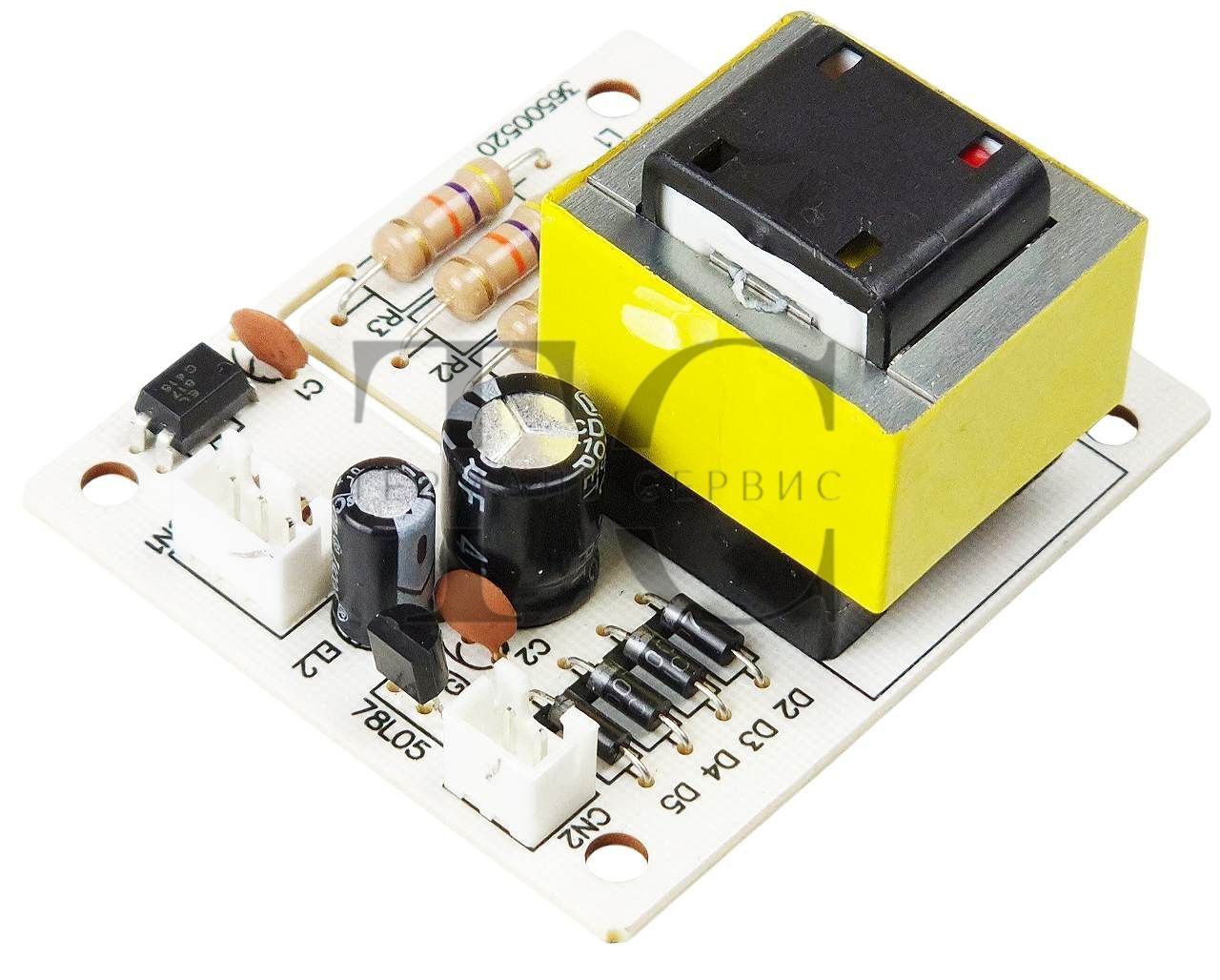

В основе модуля — безопасный изолирующий трансформатор EI28-07001501X (класс защиты II, сертификат CQC, производитель Foshan Shunde Jingwei) с выходом 7.0VAC/150mA. Переменное напряжение вторичной обмотки выпрямляется диодным мостом на четырёх диодах (D2–D5), сглаживается парой электролитических конденсаторов (EL1, EL2) и подаётся на линейный стабилизатор 78L05, который формирует стабильные +5В. Гальваническую развязку между силовой и сигнальной частями схемы обеспечивает оптопара IC1 (EL817). Подключение к основной плате управления осуществляется через разъёмы CN1 и CN2.

Применимость

Модуль применяется в электрических накопительных водонагревателях Grunhelm. Плата отвечает за питание управляющего контроллера, который регулирует нагрев воды, управляет индикацией и защитными функциями бойлера. Без исправного модуля питания водонагреватель не включается, не реагирует на органы управления либо не отображает температуру. Если вам необходимо купить плату питания для бойлера Grunhelm взамен сгоревшей — данный модуль является прямой оригинальной заменой для перечисленных моделей.

Для кого подходит

Плата рассчитана прежде всего на мастеров сервисных центров и специалистов по ремонту бытовой техники. Вместе с тем замена доступна и для самостоятельного ремонта: модуль устанавливается без пайки, крепится штатным способом и подключается через стандартные разъёмы. Главное условие — точное совпадение артикула и ревизии платы.

Преимущества

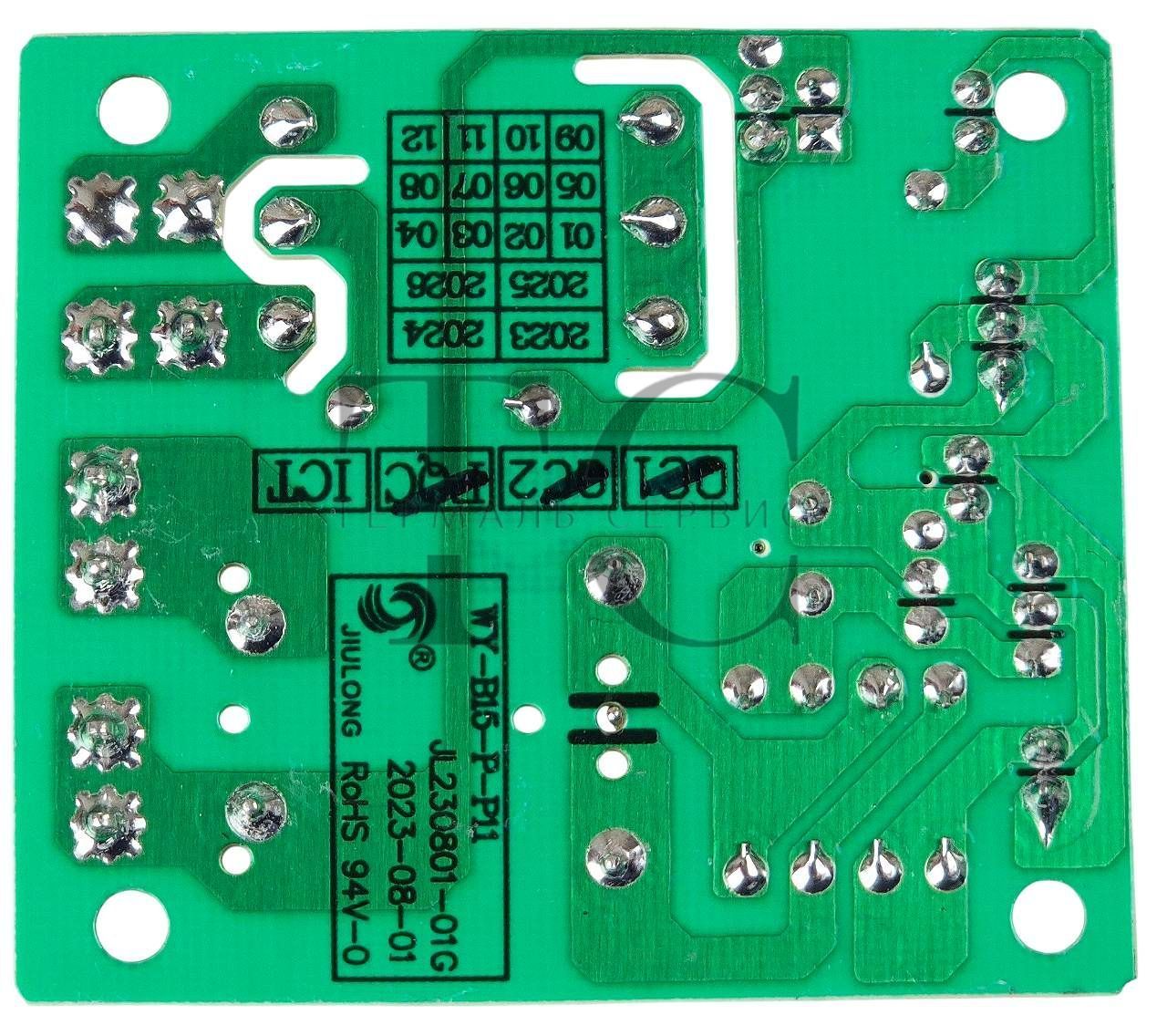

Готовый модуль заводской сборки избавляет от необходимости искать и перепаивать отдельные компоненты. Компактные габариты и стандартное расположение крепёжных отверстий обеспечивают прямую установку без доработок корпуса. Гальваническая изоляция между сетью и низковольтной частью соответствует требованиям безопасности для оборудования класса II. Плата соответствует директиве RoHS и прошла двухэтапный заводской контроль: визуальный (QC) и внутрисхемное тестирование (ICT).

Совместимость

Точная совместимость определяется по артикулу 36500520 и коду ревизии WY-B15-P-P11 на вашей плате. При замене сверьте маркировку старой платы с данными этого товара.

Плата может встречаться в водонагревателях других брендов со схожей схемотехникой. Если маркировка на вашей плате полностью совпадает с артикулом 36500520 и ревизией WY-B15-P-P11, но бренд бойлера не Grunhelm — проконсультируйтесь с менеджером до оформления заказа.

Быстрая отправка по всей Украине. Есть вопросы по совместимости — напишите менеджеру перед заказом.
