Плата управления и индикации водонагревателя Zanussi ZWH/S AZURRO DL

Короткое описание

Модуль управления и индикации для плоских электрических водонагревателей Zanussi серии AZURRO DL. Обеспечивает выставление температуры нагрева, переключение режимов работы и отображение текущих параметров на светодиодном дисплее. Устанавливается взамен вышедшей из строя оригинальной платы без каких-либо доработок — подключение через штатный шлейф и разъём. Точная совместимость определяется по маркировке ELS1-CASE06-D12 на корпусе платы.

Характеристики

Полное описание

Назначение и принцип работы

Плата ELS1-CASE06-D12 — это модуль пользовательского интерфейса водонагревателя: именно через неё владелец задаёт температуру нагрева и переключает режимы работы бойлера. Модуль принимает команды от органов управления, отображает текущие параметры на дисплее и передаёт данные на основную управляющую плату по последовательному интерфейсу (линия TX в разъёме CON1). Таким образом, плата является связующим звеном между пользователем и силовой электроникой водонагревателя.

Состав и конструкция

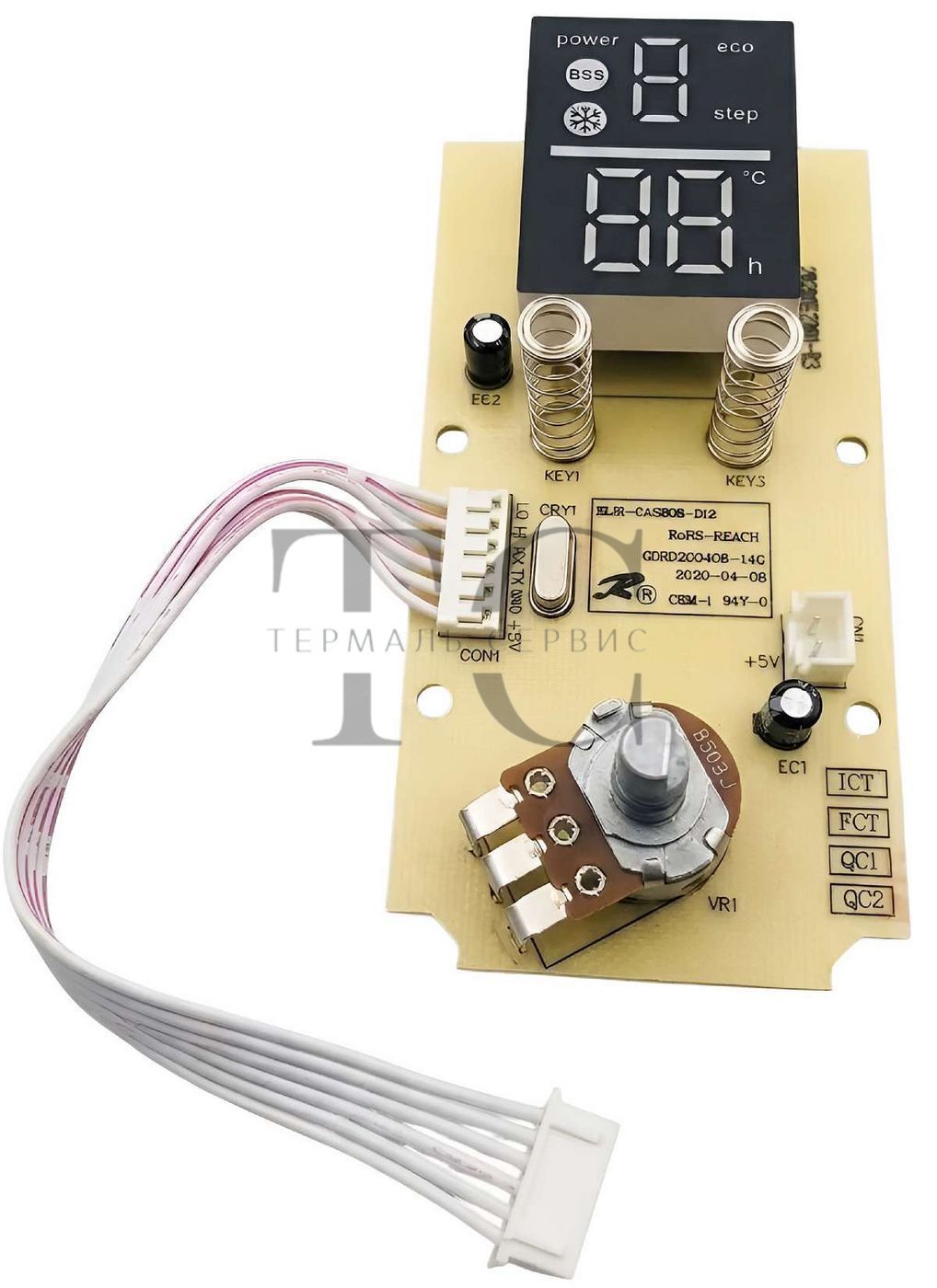

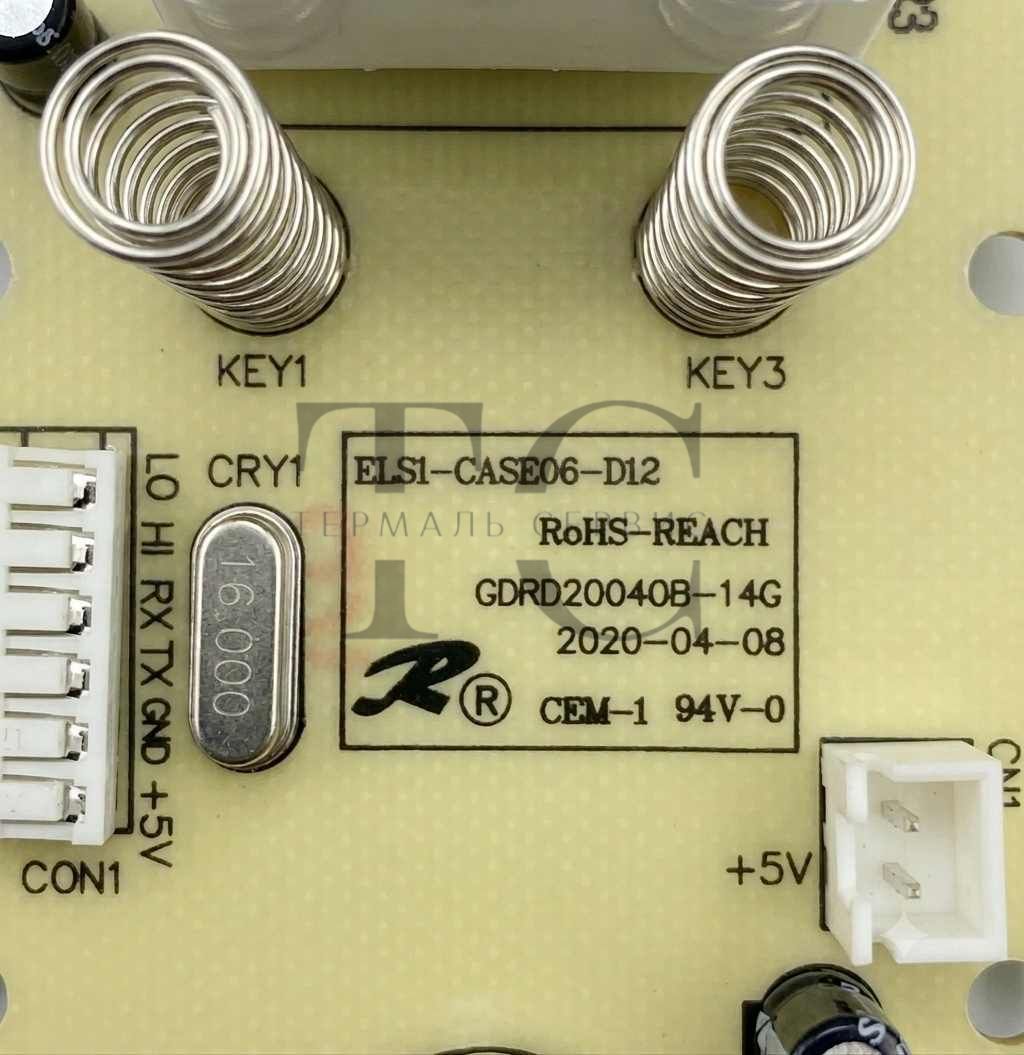

Центральный элемент модуля — чёрный светодиодный семисегментный дисплей, разделённый на две секции. Верхняя секция отображает текущий режим работы и сопровождается пиктограммами: power, eco, BSS, step и значком снежинки (режим защиты от замерзания, поддерживает температуру воды на уровне +5...+7°C для предотвращения разрыва бака в мороз).. Нижняя двузначная секция показывает заданную температуру в градусах Цельсия или время в часах. Управление осуществляется двумя ёмкостными сенсорами пружинного типа (KEY1 и KEY3), которые через пластиковую панель корпуса бойлера регистрируют касание пальца, и потенциометром VR1 (B503J, 50 кОм, линейная характеристика) для плавной регулировки температуры. Подключение к основной плате выполняется через 6-пиновый разъём CON1 с плоским гибким шлейфом; линии разъёма несут сигналы управления (LO, HI, FCK, TX), общий провод (GND) и питание +5В. Стабильную работу тактовой схемы обеспечивает кварцевый резонатор; электролитические конденсаторы выполняют функцию фильтрации питания.

Применимость

Плата предназначена для плоских накопительных водонагревателей Zanussi серии AZURRO DL объёмом 30, 50, 80 и 100 литров. При выходе модуля из строя бойлер перестаёт реагировать на нажатие кнопок, дисплей не загорается или отображает ошибку, выставить и сохранить температуру нагрева становится невозможным. В ряде случаев неисправная плата индикации вызывает ложные срабатывания защиты или хаотичное переключение режимов.

Для кого подходит

Модуль рассчитан прежде всего на мастеров сервисных центров и специалистов по ремонту бытовой техники. Вместе с тем замена доступна и для самостоятельного ремонта: плата подключается через штатный разъём и шлейф без пайки, крепится на штатные посадочные места без доработки корпуса. Главное условие — точное совпадение маркировки ELS1-CASE06-D12 на заменяемой и новой плате.

Преимущества

Модуль поставляется в виде готового изделия заводской сборки — не требует настройки и калибровки после установки. Прямая совместимость с оригинальными посадочными местами и разъёмами исключает необходимость доработок. Плата прошла полный цикл заводского контроля качества: внутрисхемное тестирование (ICT), функциональное тестирование (FCT) и двухэтапную визуальную проверку (QC1, QC2). Соответствие стандартам RoHS и REACH подтверждает отсутствие запрещённых веществ в составе компонентов.

Совместимость

Плата подходит для водонагревателей:

• Zanussi ZWH/S 30 AZURRO DL
• Zanussi ZWH/S 50 AZURRO DL
• Zanussi ZWH/S 80 AZURRO DL
• Zanussi ZWH/S 100 AZURRO DL

Точная совместимость определяется по маркировке платы: на вашем модуле должна быть надпись ELS1-CASE06-D12. При замене снимите старую плату и сверьте эту маркировку с данными товара. Если маркировка отличается или частично не читается — уточните совместимость у менеджера до оформления заказа.
