Плата управления и индикации водонагревателя Zanussi ZWH/S AZURRO PRO WiFi

Короткое описание

Модуль управления и индикации для плоских электрических водонагревателей Zanussi серии AZURRO PRO WiFi. Обеспечивает выставление температуры нагрева, переключение режимов работы, отображение параметров на светодиодном дисплее и управление бойлером через смартфон по Wi-Fi. Устанавливается взамен вышедшей из строя оригинальной платы без каких-либо доработок — подключение через штатный шлейф и разъём. Точная совместимость определяется по маркировке ELS1-CASE08-WIFI-RUSSIA-W14 на корпусе платы.

Характеристики

Полное описание

Назначение и принцип работы

Плата ELS1-CASE08-WIFI-RUSSIA-W14 — модуль пользовательского интерфейса водонагревателя с поддержкой беспроводного управления. Через неё владелец задаёт температуру нагрева, переключает режимы работы бойлера и контролирует его состояние как с помощью кнопок на панели, так и удалённо — через смартфон по Wi-Fi. Модуль принимает команды от органов управления, отображает текущие параметры на дисплее и обменивается данными с основной управляющей платой по последовательному интерфейсу (линии RX/TX в разъёме CON1).

Состав и конструкция

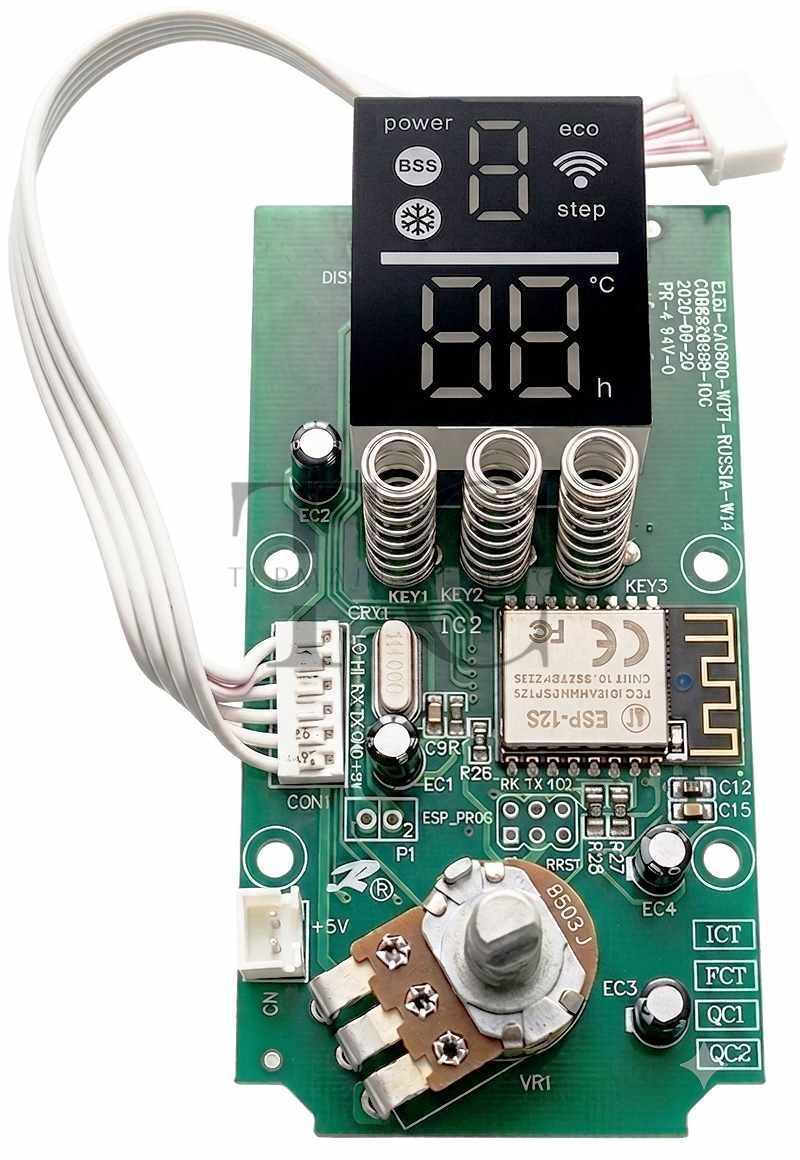

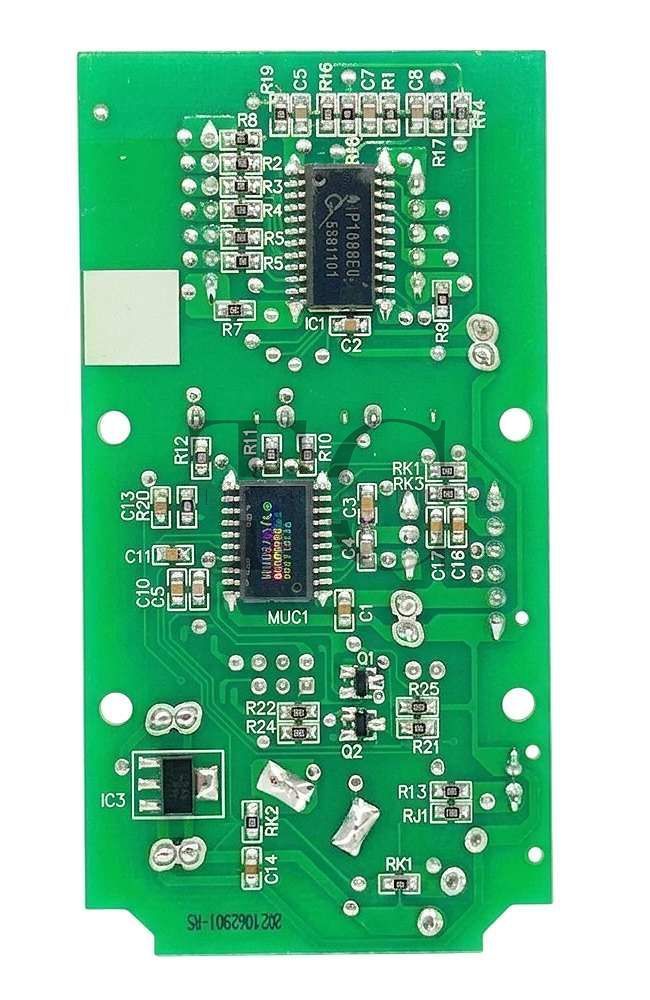

Центральный элемент модуля — чёрный светодиодный семисегментный дисплей, разделённый на две секции. Верхняя секция отображает текущий режим или ступень мощности и сопровождается пиктограммами: power, eco, BSS, step, значком снежинки (режим защиты от замерзания, поддерживает температуру воды на уровне +5...+7°C для предотвращения разрыва бака в мороз) и иконкой Wi-Fi. Нижняя двузначная секция показывает заданную температуру в градусах Цельсия или время таймера в часах. Управление осуществляется тремя ёмкостными сенсорами пружинного типа (KEY1, KEY2, KEY3), которые через пластиковую панель корпуса бойлера регистрируют касание пальца, и потенциометром VR1 для плавной регулировки температуры. Ключевой особенностью платы является встроенный Wi-Fi модуль ESP-12S производства AI-Thinker с разведённой на текстолите зигзагообразной антенной — он обеспечивает подключение бойлера к домашней сети и управление через мобильное приложение. Для обновления прошивки Wi-Fi модуля на плате предусмотрены контакты ESP_PROG (P1) и площадка сброса RRST. Подключение к основной плате выполняется через 6-пиновый разъём CON1 с плоским гибким шлейфом. Стабильную работу тактовой схемы обеспечивает кварцевый резонатор; фильтрацию питания — четыре электролитических конденсатора (EC1–EC4).

Применимость

Плата предназначена для плоских накопительных водонагревателей Zanussi серии AZURRO PRO WiFi объёмом 30, 50, 80 и 100 литров. При выходе модуля из строя бойлер перестаёт реагировать на нажатие кнопок, дисплей не загорается или отображает ошибку, управление через смартфон становится недоступным, выставить и сохранить температуру нагрева невозможно. В ряде случаев неисправная плата вызывает ложные срабатывания защиты или хаотичное переключение режимов.

Для кого подходит

Модуль рассчитан прежде всего на мастеров сервисных центров и специалистов по ремонту бытовой техники. Вместе с тем замена доступна и для самостоятельного ремонта: плата подключается через штатный разъём и шлейф без пайки, крепится на штатные посадочные места без доработки корпуса. Главное условие — точное совпадение маркировки ELS1-CASE08-WIFI-RUSSIA-W14 на заменяемой и новой плате.

Преимущества

Модуль поставляется в виде готового изделия оригинальной заводской сборки Zanussi — не требует настройки и калибровки после установки. Встроенный Wi-Fi модуль ESP-12S обеспечивает полноценную интеграцию бойлера в систему умного дома. Прямая совместимость с оригинальными посадочными местами и разъёмами исключает необходимость доработок. Плата прошла полный цикл заводского контроля качества: внутрисхемное тестирование (ICT), функциональное тестирование (FCT) и двухэтапную визуальную проверку (QC1, QC2).

Совместимость

Плата подходит для водонагревателей:

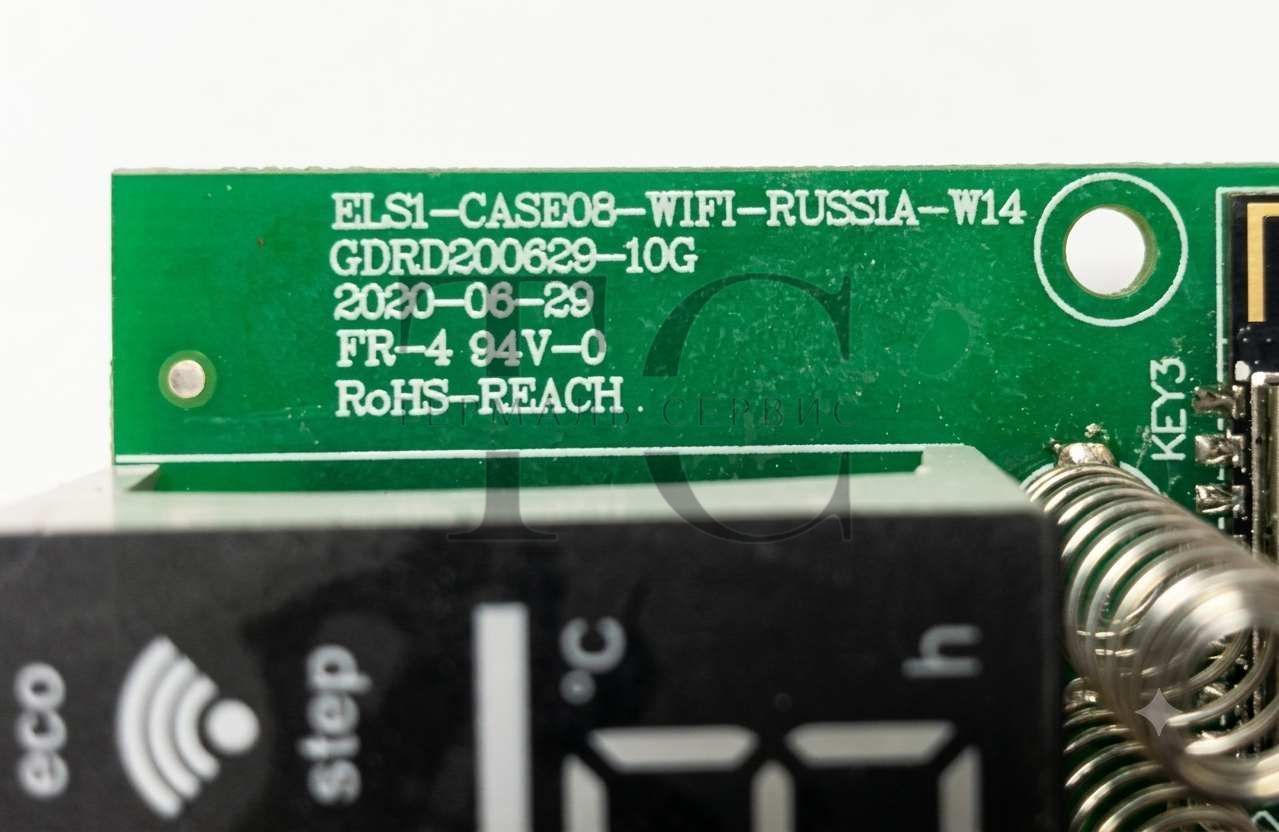

Точная совместимость определяется по маркировке платы: на вашем модуле должна быть надпись ELS1-CASE08-WIFI-RUSSIA-W14. При замене снимите старую плату и сверьте эту маркировку с данными товара. Если маркировка отличается или частично не читается — уточните совместимость у менеджера до оформления заказа.
