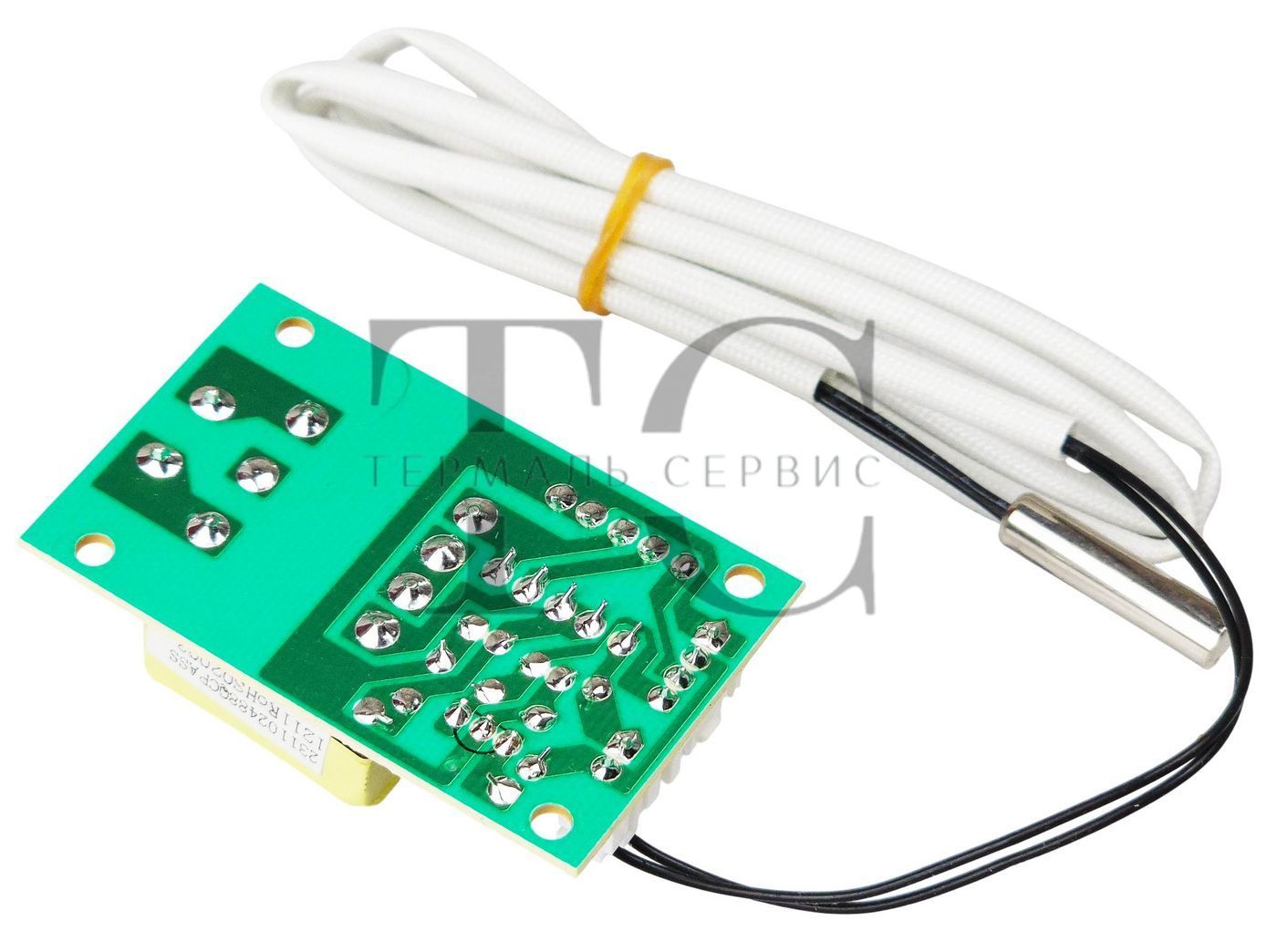

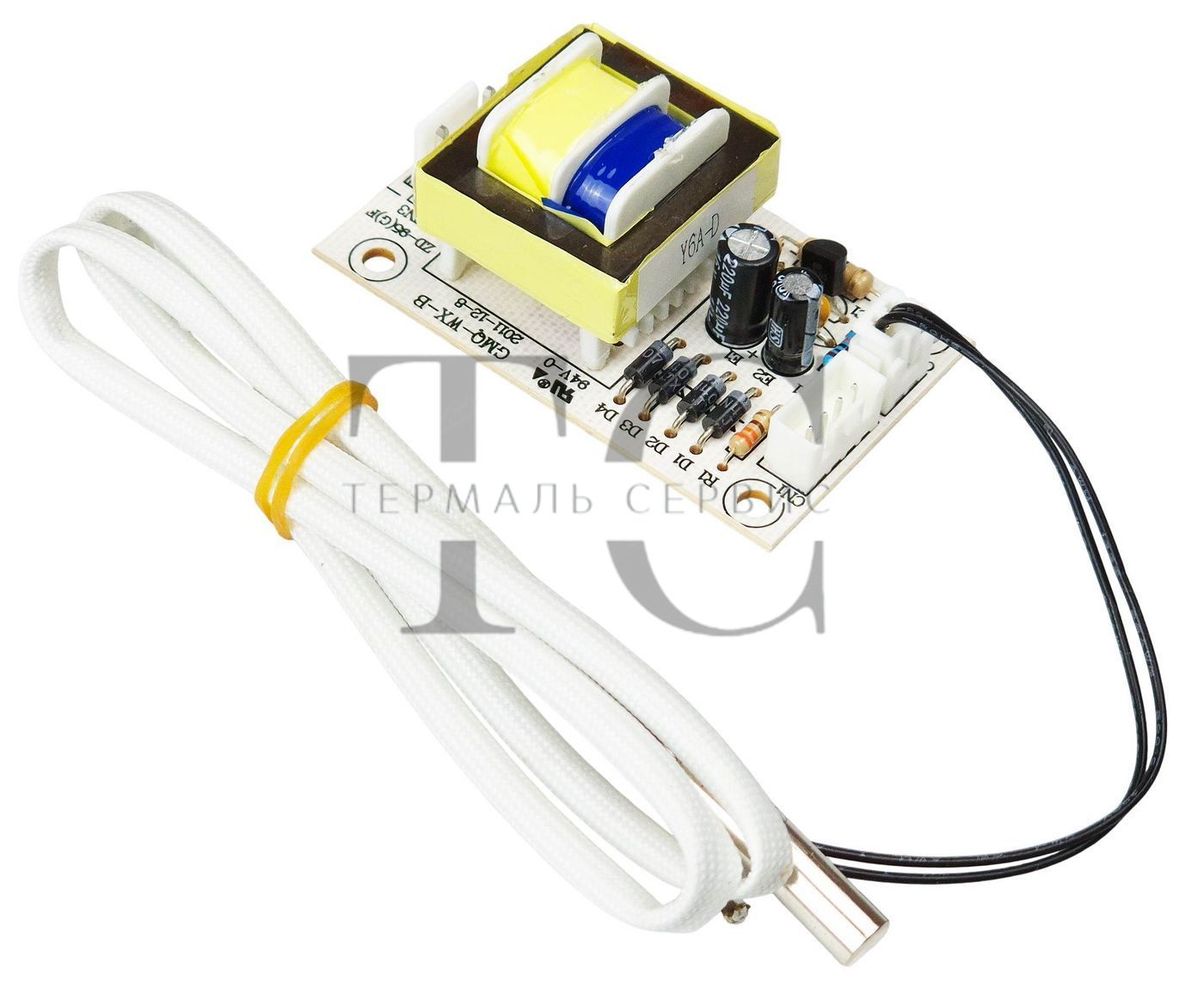

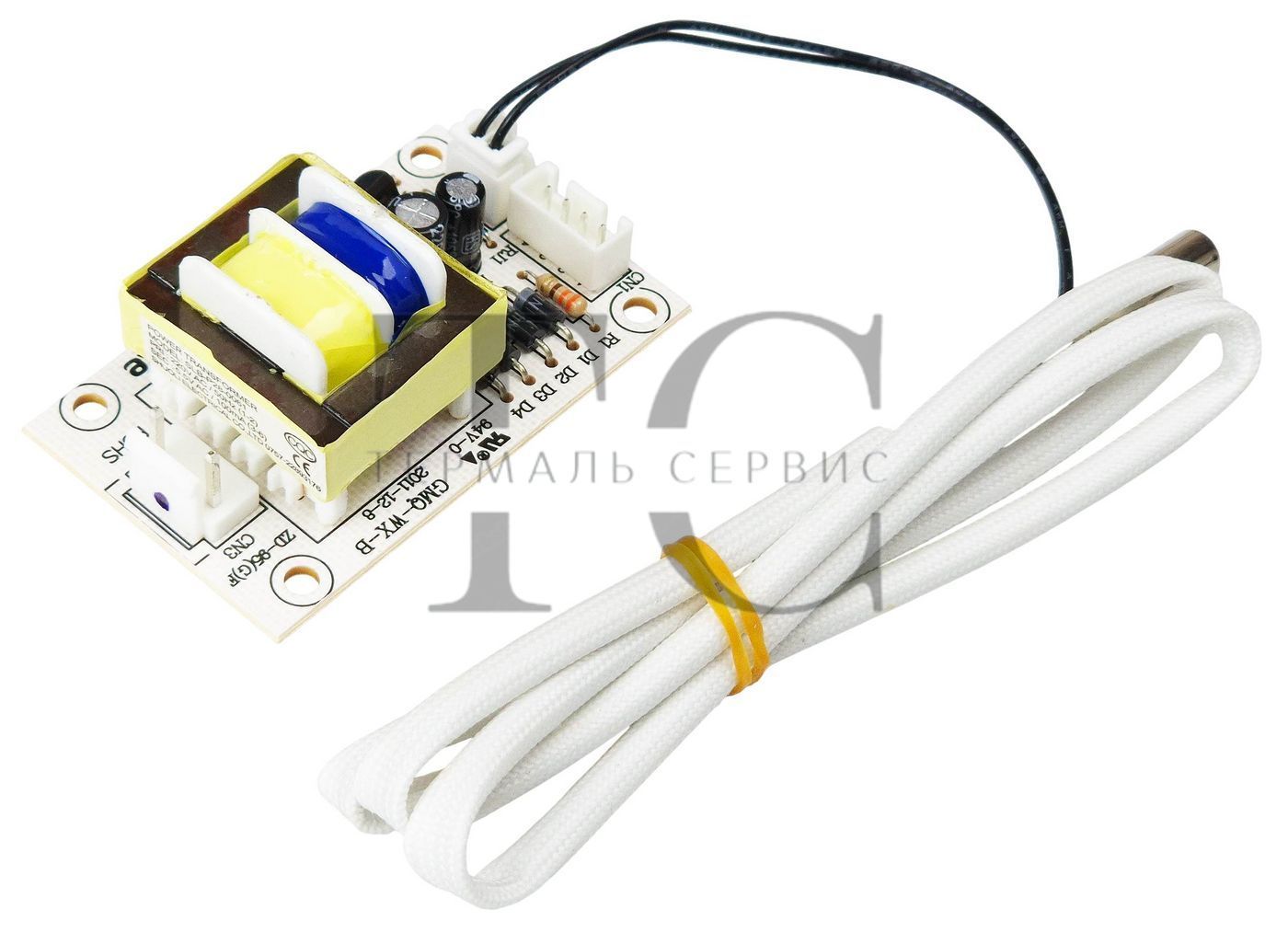

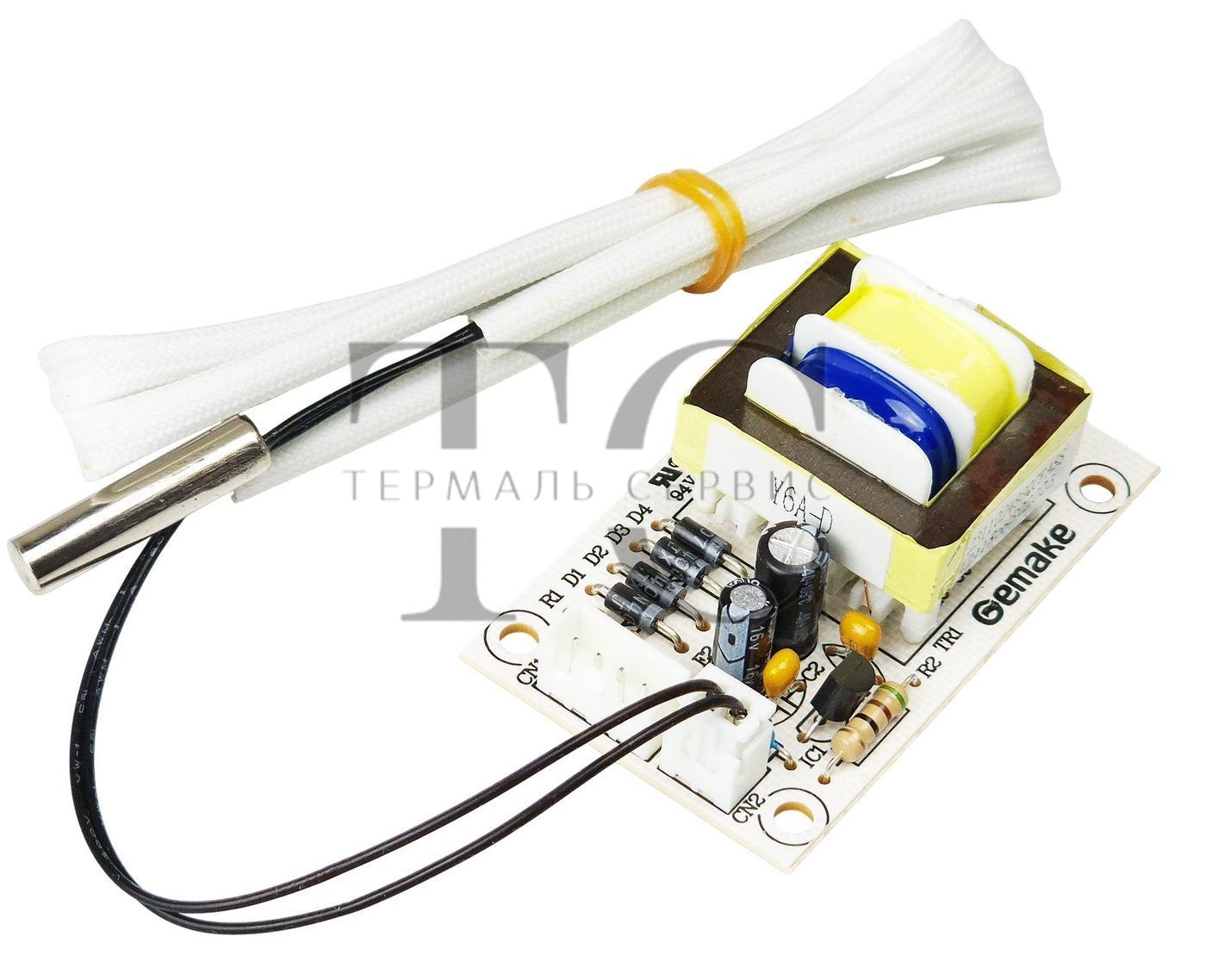

Плата GMQ-WX-B (Gemake) — электронная плата питания и температурного датчика для водонагревателей WILLER Horizon. Плата поставляется в комплекте с выносным датчиком температуры и обеспечивает питание цепи индикации и передачу сигнала датчика для отображения температуры воды в баке.

Для чего нужна плата WILLER Horizon

Плата обеспечивает подключение температурного датчика и передачу его сигнала в электронную цепь индикации. Плата не относится к силовой цепи питания ТЭНа; управление нагревом осуществляется другими узлами водонагревателя.

Одним из возможных признаков неисправности этой платы может быть ситуация, когда вода в баке нагревается нормально, но дисплей не светится или не отображает температуру.

Совместимость с водонагревателями WILLER Horizon

Плата GMQ-WX-B применяется в водонагревателях:

• WILLER EH30RI-Horizon;
• WILLER EH50RI-Horizon;
• WILLER EH80RI-Horizon.

Поскольку в разных партиях и годах выпуска производитель мог менять комплектующие, перед заказом рекомендуется сверить маркировку установленной платы (GMQ-WX-B / ZD-95(G)F), количество и расположение разъёмов, а также способ подключения датчика температуры. При сомнениях в совместимости — пришлите фото установленного модуля.

Плата с выносным температурным датчиком

Плата комплектуется выносным датчиком температуры в металлическом гильзовом корпусе, провод — в термостойкой тканевой оплётке белого цвета. Датчик подключается двумя проводами к разъёму CN2. При замене платы стоит сравнить не только сам модуль, но и разъём, длину провода и исполнение установленного датчика с датчиком из комплекта.

Маркировка платы

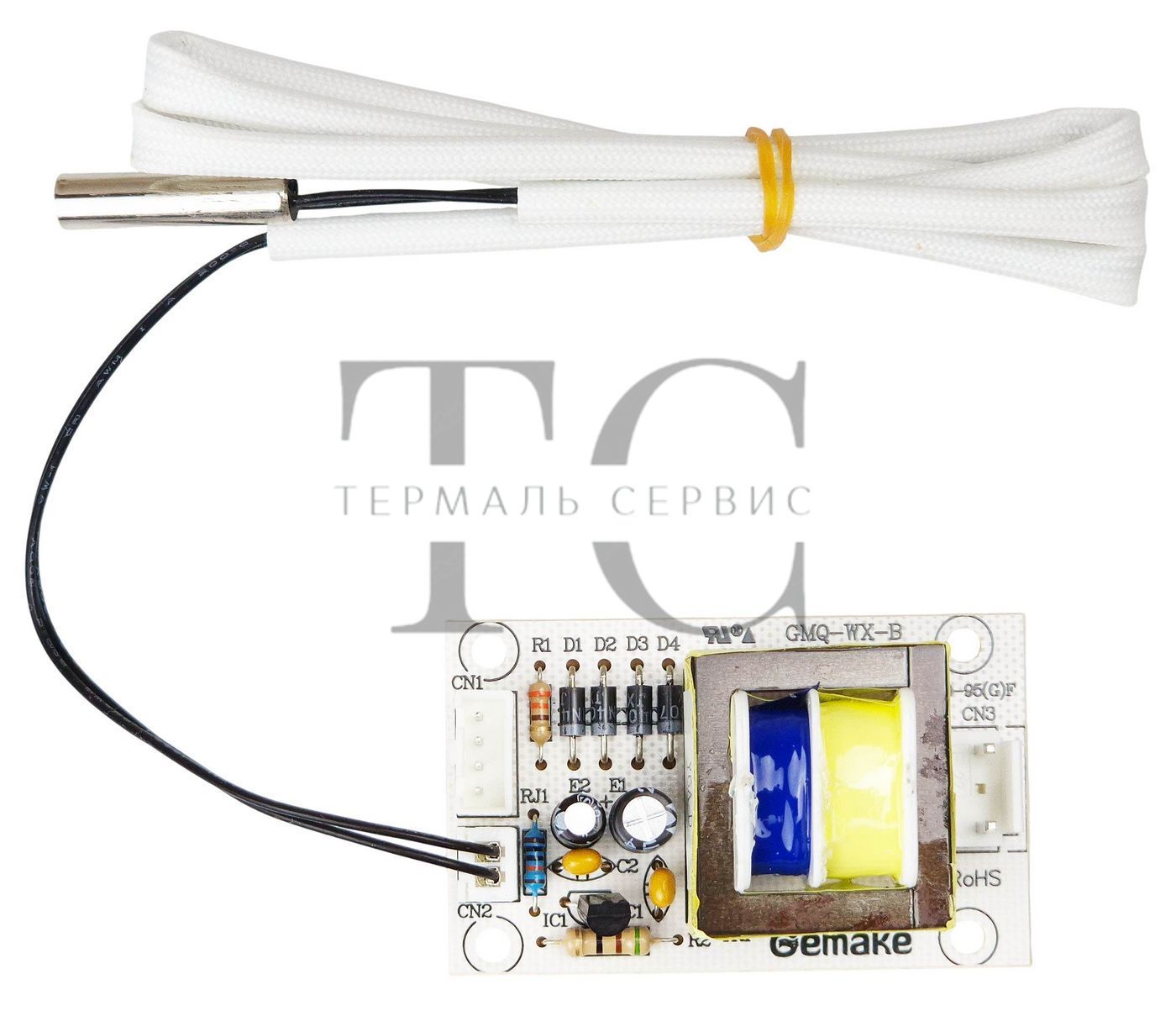

На плате нанесена маркировка производителя Gemake: GMQ-WX-B, дополнительно — ZD-95(G)F. Эти обозначения удобно использовать для сверки со снятой платой перед покупкой.

Технические характеристики

Когда требуется замена платы

Одним из возможных признаков неисправности платы является ситуация, когда водонагреватель продолжает нагревать воду, но дисплей не включается или не отображает температуру. Однако такой симптом может быть связан и с другими элементами цепи индикации, поэтому перед заменой платы рекомендуется диагностика.

Технические характеристики

Что проверить перед покупкой

• модель водонагревателя;
• маркировку установленной платы (GMQ-WX-B / ZD-95(G)F);
• количество и расположение разъёмов;
• наличие, исполнение и подключение температурного датчика;
• соответствие внешнего вида новой платы установленному модулю.

Если остаются сомнения, пришлите специалисту Termal-Service фото установленной платы и опишите неисправность — поможем проверить совместимость модуля.

⚠️ Внутри водонагревателя есть цепи под сетевым напряжением. Перед осмотром платы обязательно отключите прибор от электросети.
