ТЭН для бойлера мощностью 1500 Вт на напряжение 220–240 В предназначен для нагрева воды в бытовых накопительных водонагревателях. Это нагревательный элемент с круглым прижимным фланцем Ø93 мм и установочным габаритом 295 мм. В комплекте с ТЭНом поставляется анод 110×18 мм с резьбой М6. В каталоге интернет-магазина «Термаль-Сервис» вы найдёте и другие ТЭНы для бойлеров.

Конструктивные особенности

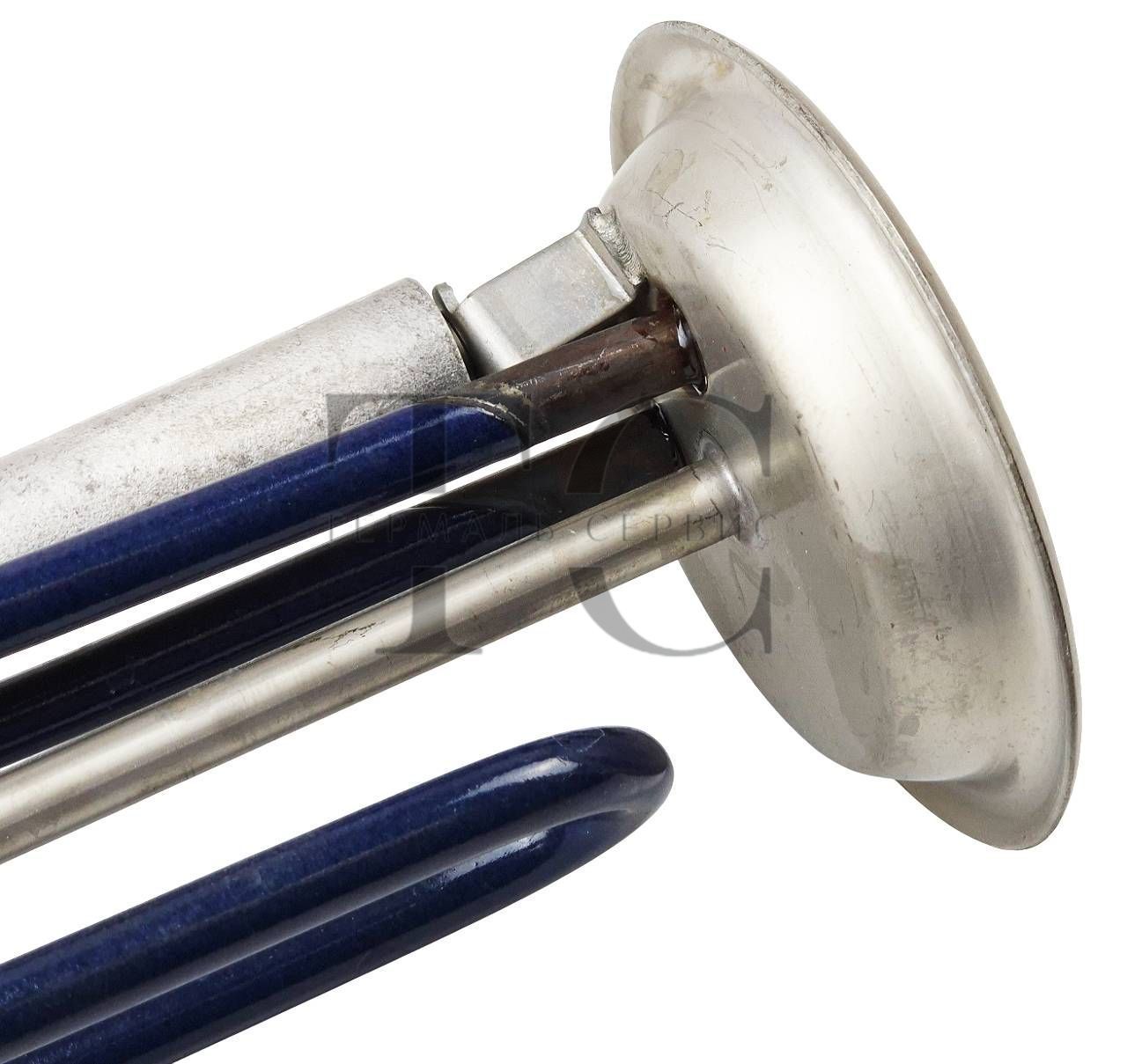

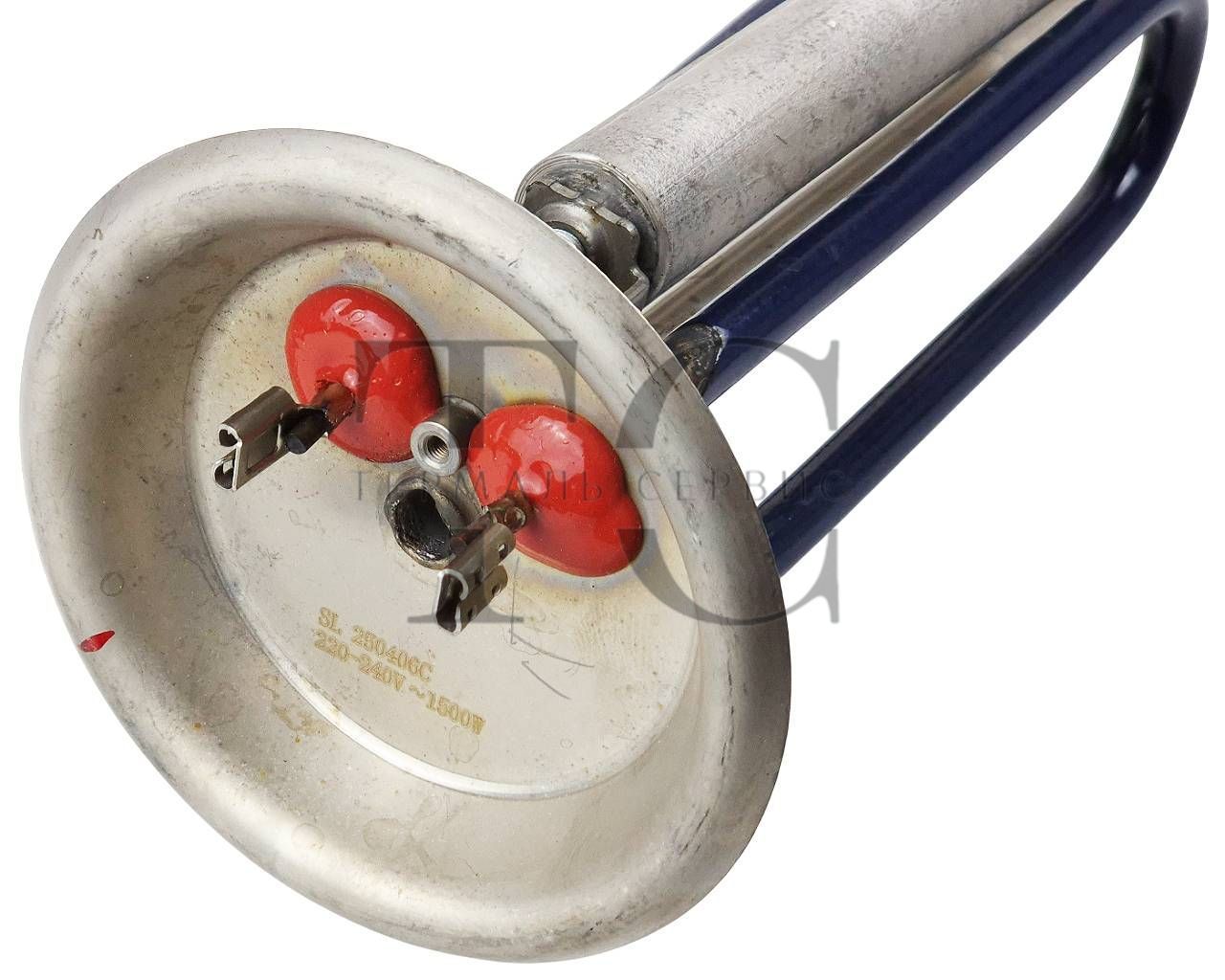

Фланец. Фланец круглый, чашеобразный, прижимной, диаметром 93 мм. Он крепится к баку водонагревателя на 5 болтов. На внешней стороне нанесена маркировка SL. 250406C, 220–240V ~1500W. По ней можно сверить изделие с демонтированным ТЭНом, но совпадения одной маркировки недостаточно, нужно сравнить и размеры.

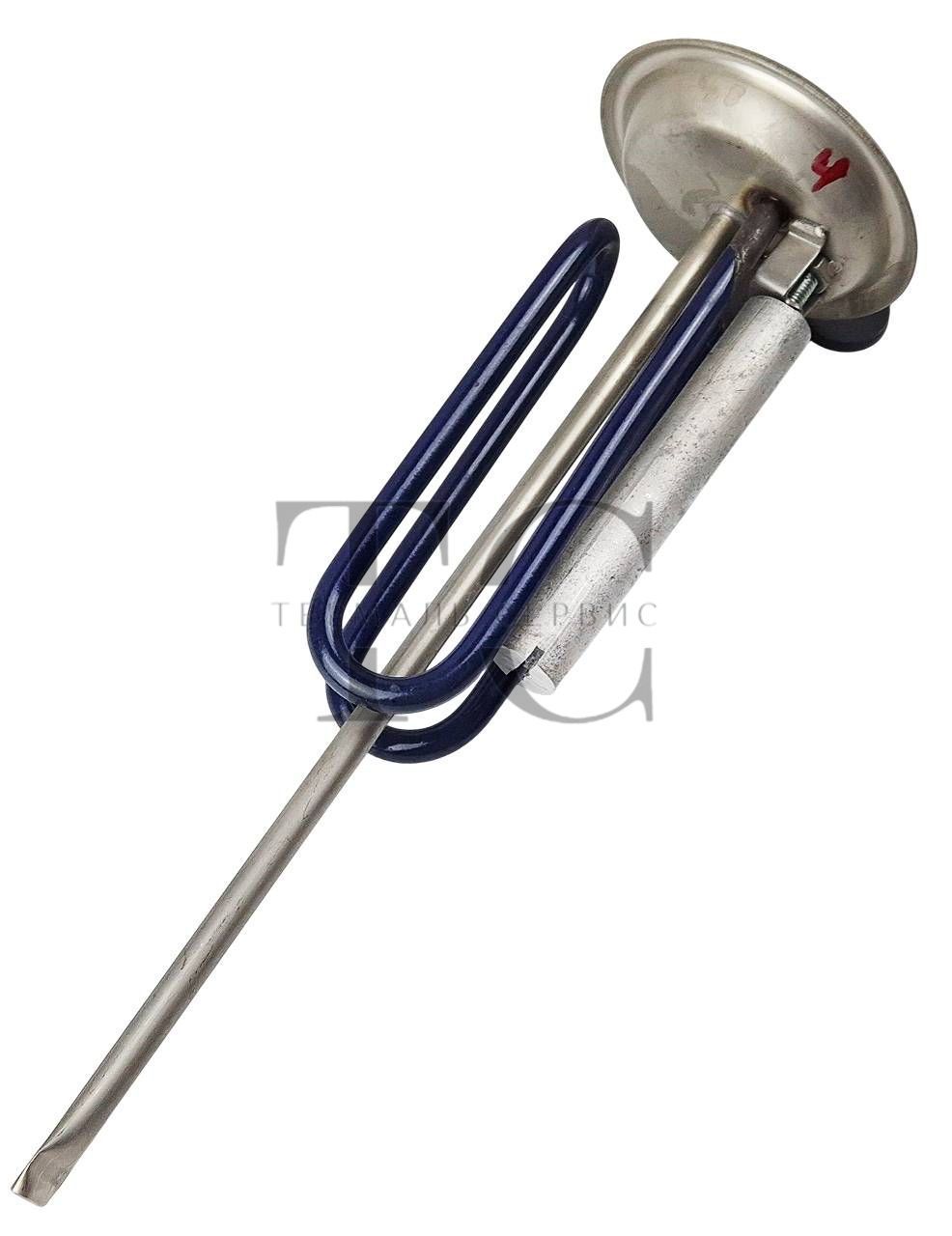

Нагревательная трубка. Основа ТЭНа выполнена из нержавеющей стали. Трубка диаметром 8,0 мм изогнута в виде двойной U-образной петли и покрыта эмалью синего цвета. Установочный габарит от фланца до верхней точки составляет 295 мм.

Подключение. Для подключения используются плоские клеммы гнездового типа («мама») шириной 6,3 мм. Места выхода контактов загерметизированы красным компаундом.

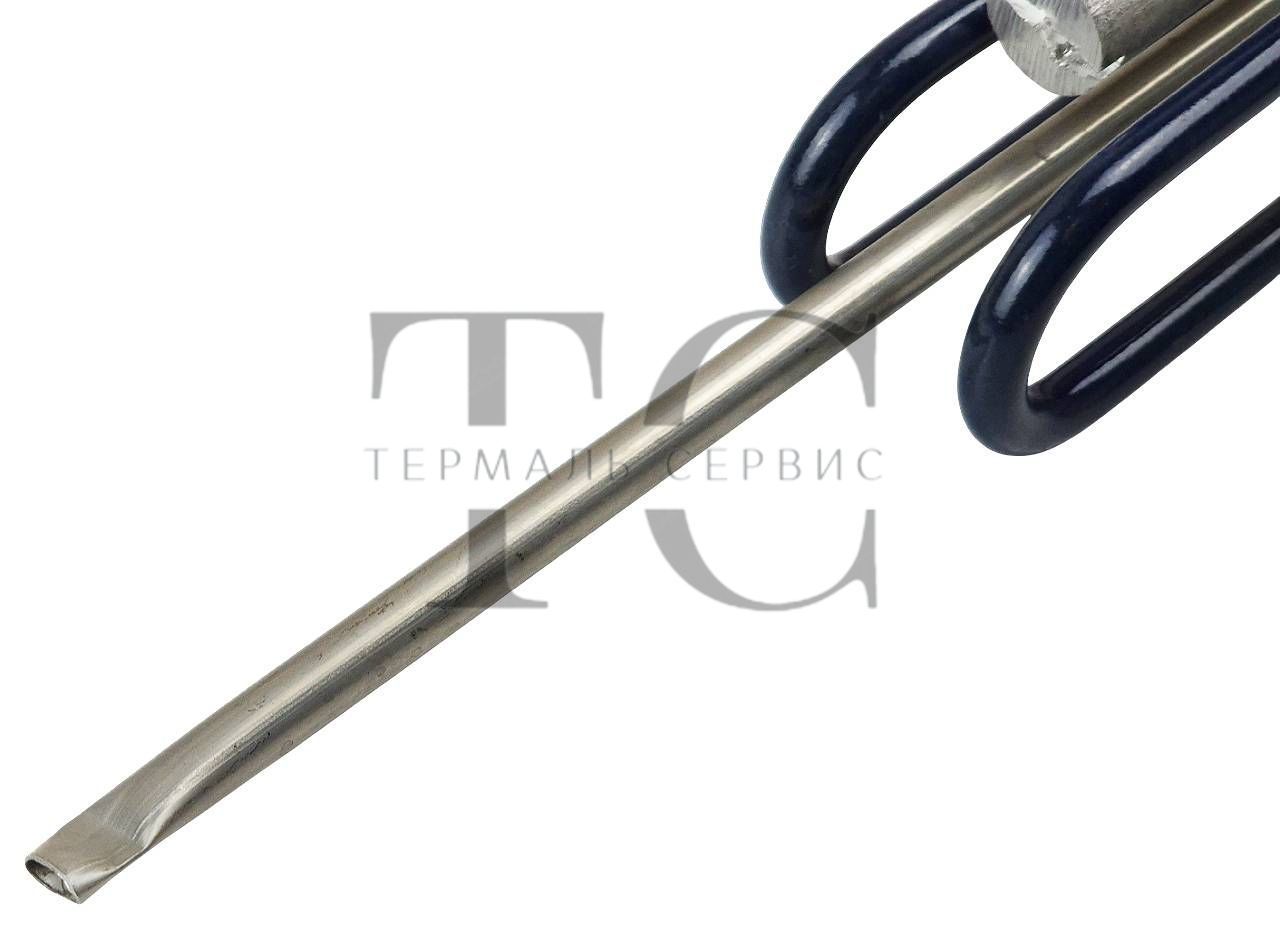

Гильза термостата. В конструкции есть одна трубка под датчик, в которую вставляется стержневой термостат. Внутренний диаметр трубки — 6,5 мм.

Анод. Анод 110×18 мм входит в комплект и крепится на резьбу М6.

Технические характеристики

Совместимость и подбор

Мощность и внешнее сходство не гарантируют совместимость. Перед покупкой сравните со старым ТЭНом:

• диаметр фланца (93 мм) и количество крепёжных болтов (5);
• установочный габарит (295 мм) и форму нагревательной трубки;
• расположение и тип клемм (плоские 6,3 мм, «мама»);
• наличие и расположение трубки под стержневой термостат;
• размер и резьбу анода (М6);
• мощность и напряжение.

Заводская комплектация

В этих водонагревателях ТЭН применяется по заводской комплектации:

• Midea: D30-15FA(W), D50-15FA(W), D80-15FA(W), D100-15FA(W).
• Comfee: UP 30, UP 50, UP 80, UP 100.

Возможно применение

В этих водонагревателях ТЭН также можно использовать при совпадении конструкции фланца, установочных размеров и расположения подключений:

• Electrolux Quantum Pro: EWH 30, EWH 50, EWH 80, EWH 100 Quantum Pro.
• Electrolux Basic: EWH 30, EWH 50, EWH 80, EWH 100 Basic.
• Zanussi Premiero: ZWH/S 30, 50, 80, 100 Premiero.
• Ballu Primex: BWH/S 30, 50, 80, 100 Primex.
• Ballu Trust: BWH/S 30, 50, 80, 100 Trust.
• Peoniy Verona: P-EV-30R, P-EV-50R, P-EV-80R, P-EV-100R.
• Willer: EV30R-HIT, EV50R-HIT, EV80R-HIT, EV100R-HIT.

Рекомендации по установке

• Убедитесь, что ТЭН соответствует конструкции вашего водонагревателя.
• Отключите питание и слейте воду из бака.
• Проверьте уплотнение фланца и при необходимости замените его.
• Перед включением полностью заполните бак водой и удалите воздух.

Если не уверены в подборе, сравните параметры с вашим ТЭНом или уточните совместимость в магазине «Термаль-Сервис».
