ТЭН для водонагревателя Midea 2000 Вт с анодом

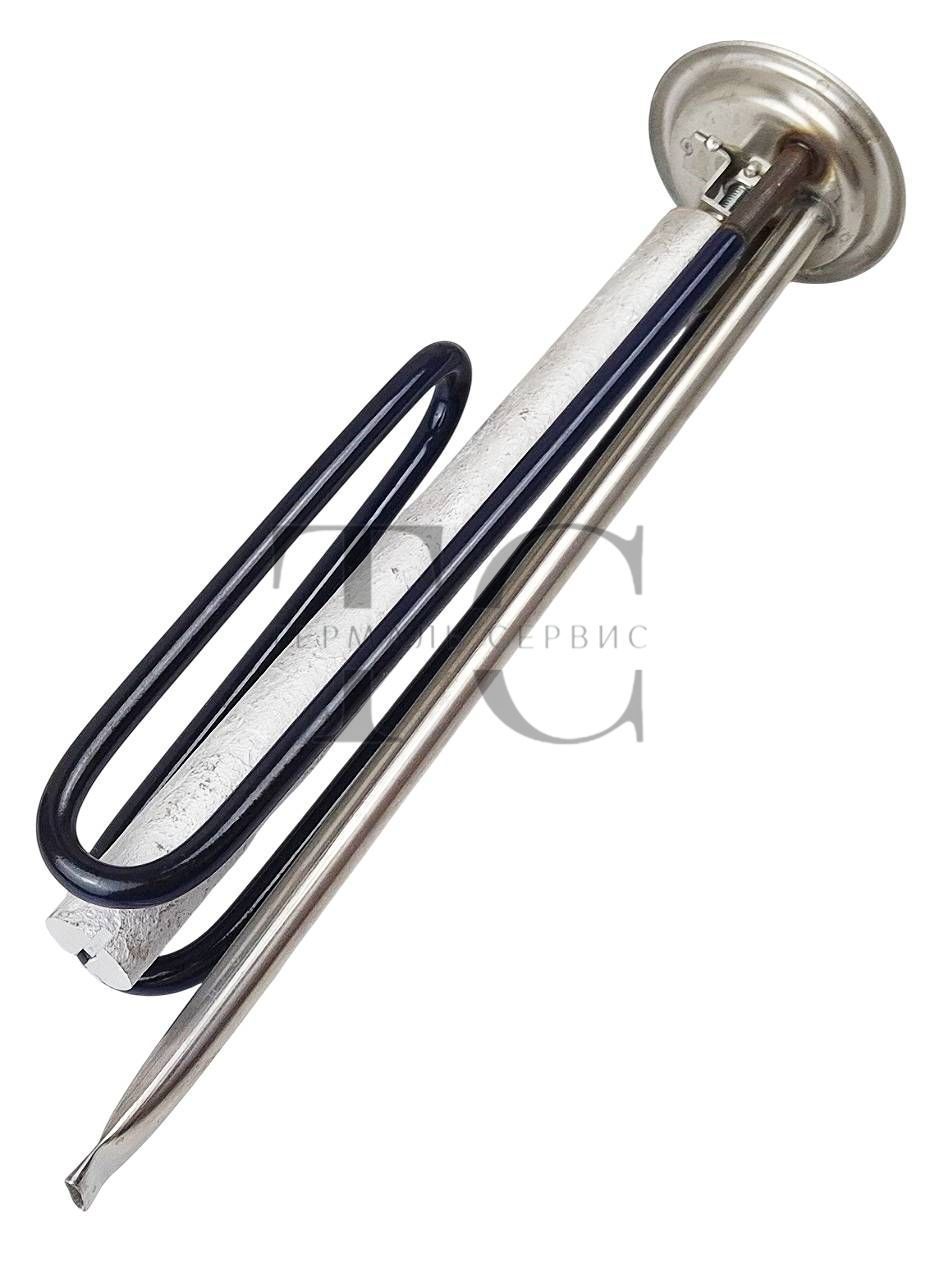

Это нагревательный элемент мощностью 2000 Вт на 220 В, предназначенный для ряда плоских водонагревателей Midea объёмом 30–100 литров. Совместимость подтверждена для моделей, перечисленных ниже. ТЭН установлен на круглом фланце диаметром 72 мм. На фланце закреплены нагревательная трубка и отдельная трубка под датчик температуры. В комплекте идёт магниевый анод с длиной стержня 230 мм, поэтому при замене нагревателя можно сразу обновить и защиту бака.

Это оригинальный ТЭН производства SL (Китай) для указанных ниже моделей Midea. Его выбирают для замены вышедшего из строя штатного элемента, когда нужна деталь с той же конструкцией, а не универсальный нагреватель «примерно подходящего» размера. Другие ТЭНы для бойлеров собраны в каталоге ТЭНов для водонагревателей.

Гарантия: 3 месяца.

Конструкция и особенности ТЭНа

Фланец

Фланец круглый, диаметром 72 мм, из нержавеющей стали. Он прижимается к посадочному месту бака и герметизирует отверстие, через которое ТЭН входит в воду. Диаметр фланца должен совпасть со штатным. Это обязательное условие, но не единственное: форма и расположение элементов на фланце тоже важны.

Нагревательная трубка

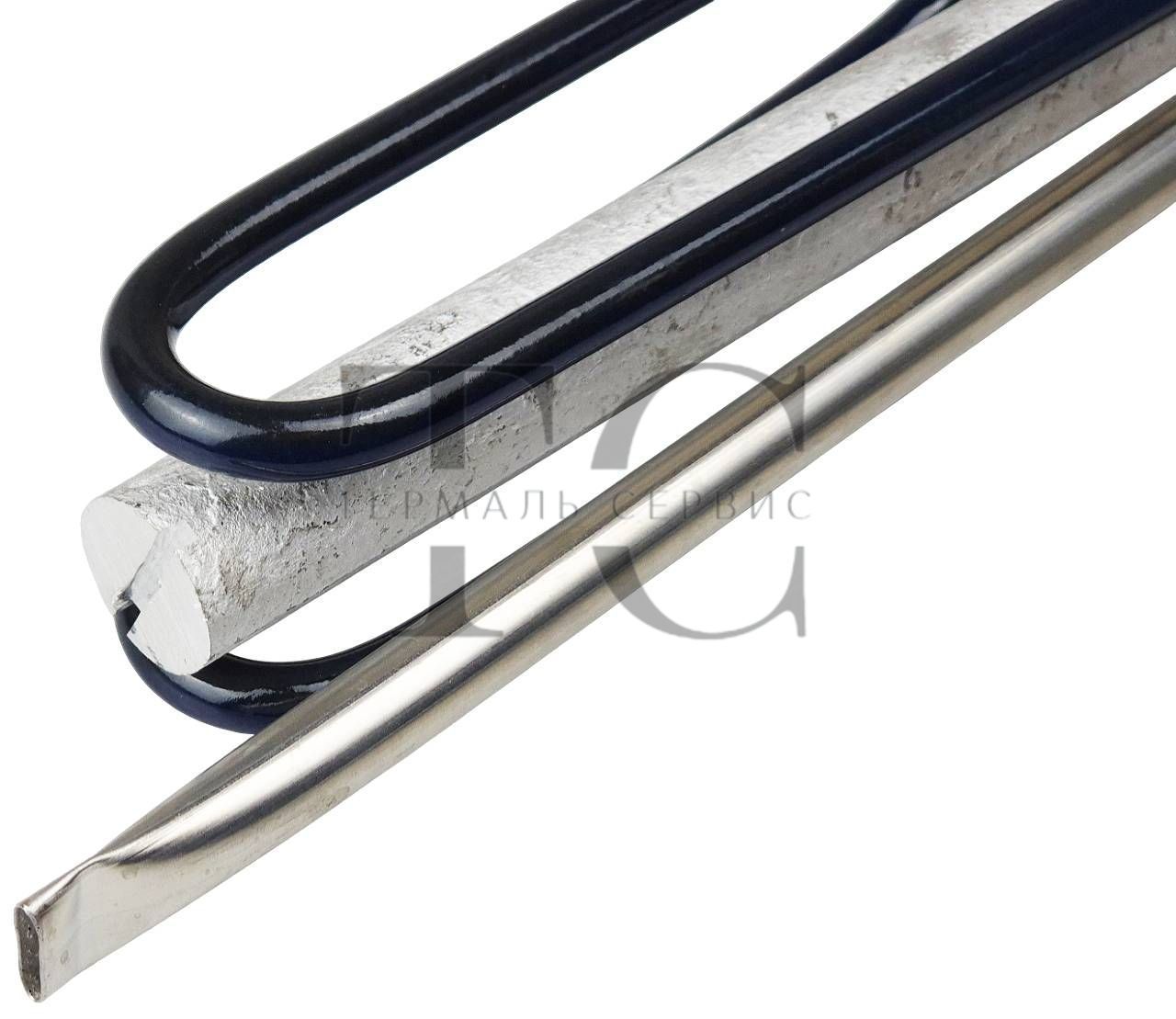

Трубка ТЭНа выполнена из нержавеющей стали, внешний диаметр 7,0 мм. Поверх неё нанесено синее эмалированное покрытие, которое служит дополнительной защитой. Установочная длина ТЭНа составляет 300 мм. Трубка изогнута петлёй, чтобы уместить 2000 Вт в ограниченном объёме плоского бака.

Электрические контакты

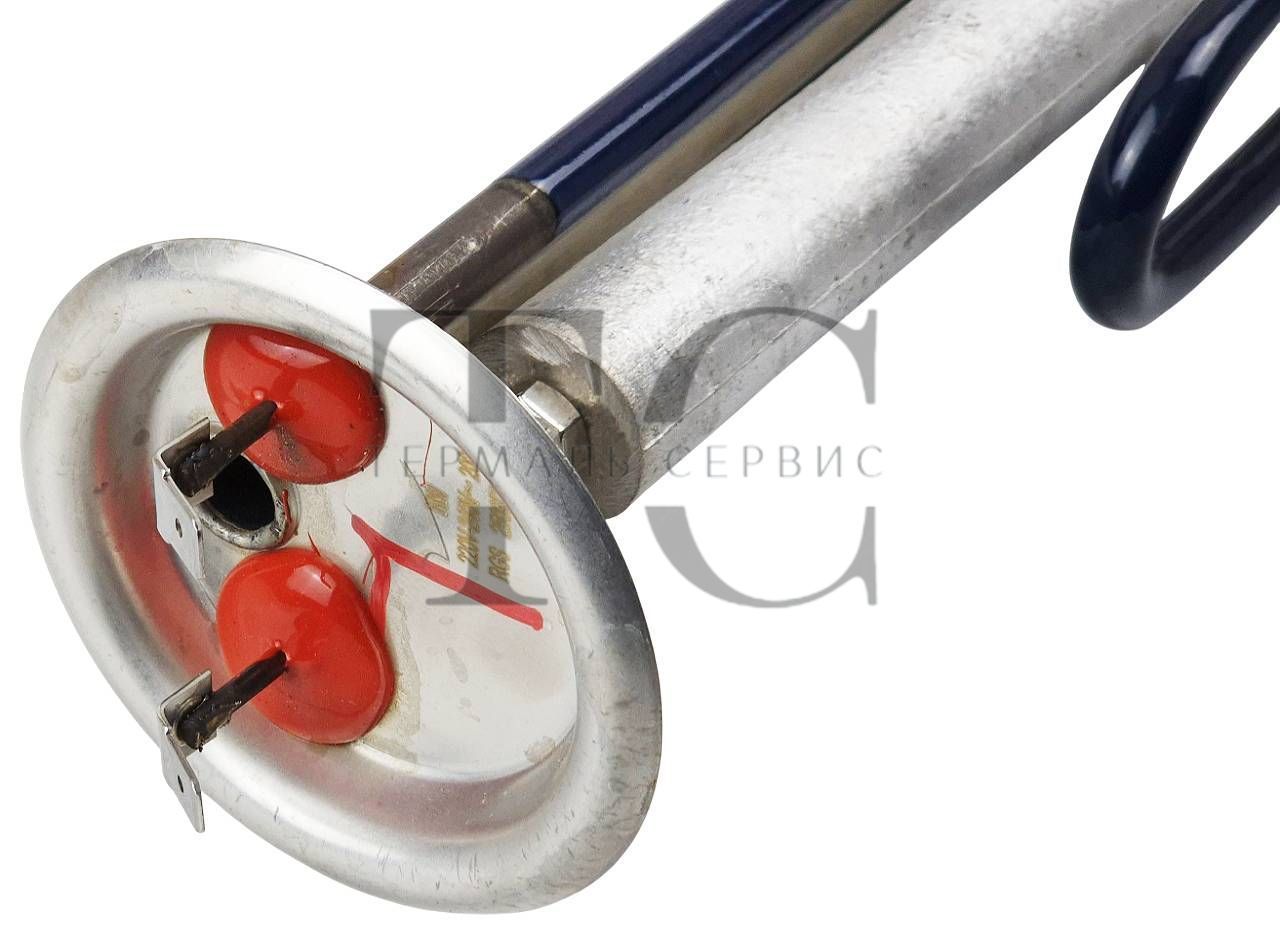

На внешней стороне фланца расположены два вывода под плоские клеммы 6,3 мм. На выводах надеты красные силиконовые изоляторы. Провода питания надевают на выводы клеммами типа «лопаточка». Перед снятием старого ТЭНа удобно сфотографировать подключение, чтобы потом собрать всё в том же порядке.

Трубка под датчик температуры

Между контактами находится полая трубка из нержавеющей стали с внутренним диаметром 10 мм. Датчик температуры или капилляр термостата устанавливается внутрь этой трубки и не контактирует с водой напрямую. Температура передаётся к датчику через стенку трубки. Трубка на этом ТЭНе одна, поэтому по количеству и размеру она должна совпадать со штатной.

Крепление анода

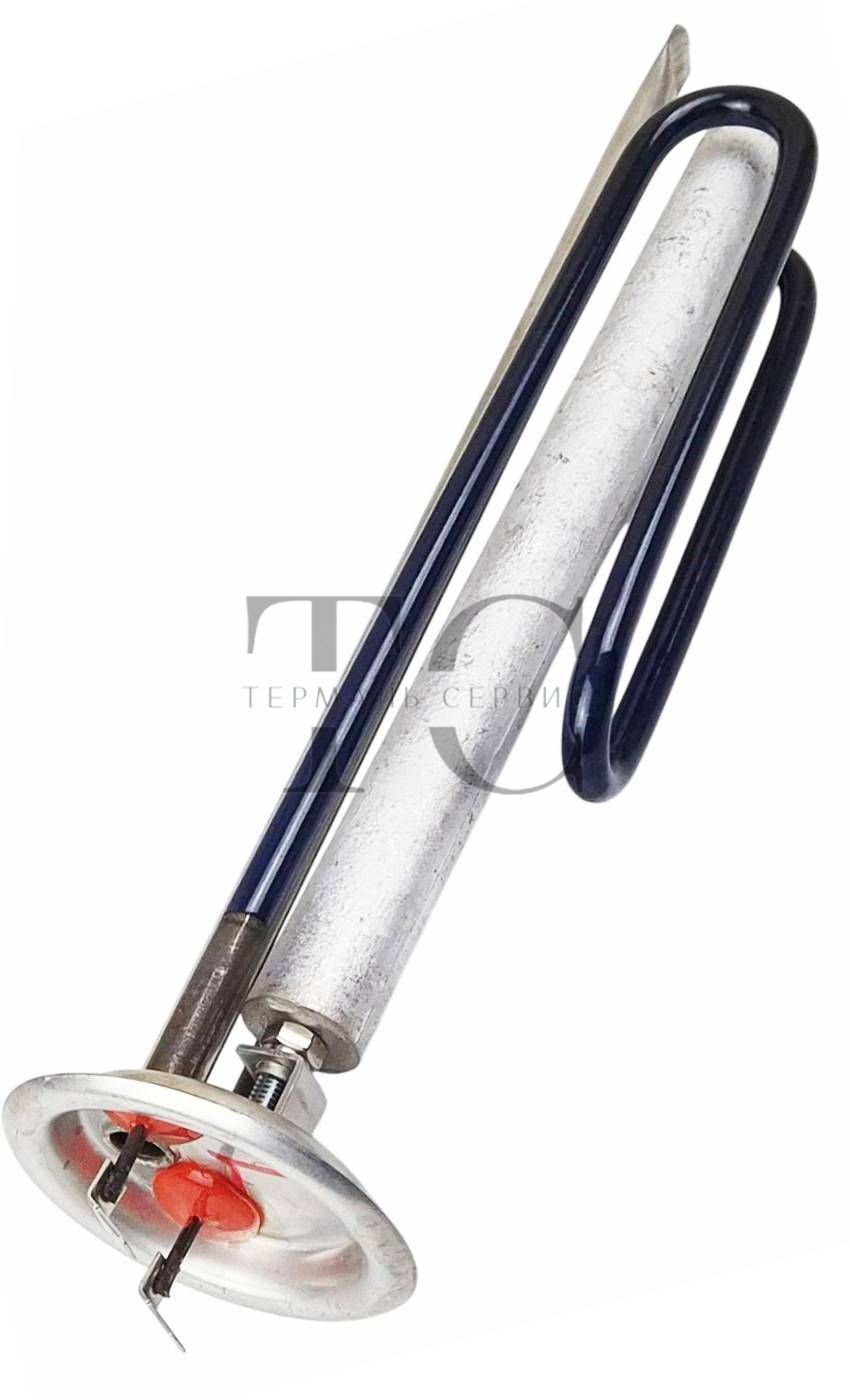

Рядом с нагревательной трубкой на фланце закреплён отдельный магниевый анод. Он установлен на шпильке с резьбой М6. Анод закреплён отдельно и при обслуживании может заменяться независимо от ТЭНа.

Для каких водонагревателей подходит

ТЭН предназначен для ряда плоских водонагревателей Midea объёмом 30–100 литров. Совместимость подтверждена со следующими моделями:

• Midea D30-20ED6 (W)
• Midea D50-20ED6 (W)
• Midea D80-20ED6 (W)
• Midea D100-20ED6 (W)
• Midea D30-20D6 (W)
• Midea D50-20D6 (W)
• Midea D80-20D6 (W)
• Midea D100-20D6 (W)

Для остальных моделей совместимость не подтверждена. Если вашей модели нет в списке, сначала сравните новый ТЭН со снятым элементом по пунктам из следующего раздела. Внешнее сходство ТЭНов не гарантирует, что они подойдут.

Как проверить совместимость перед покупкой

Сравните новый ТЭН со снятым по таблице. Совпадения одного диаметра фланца недостаточно: ТЭНы с одинаковым фланцем могут отличаться по длине, изгибу трубки и положению контактов.

Кроме цифр, сравните форму изгиба нагревательной трубки и положение контактов и трубки датчика на фланце. Старый ТЭН нужно положить рядом с новым и убедиться, что петля нагревательной трубки и крепление анода расположены относительно фланца так же, как на штатном ТЭНе. Если у снятого ТЭНа два датчика или другая мощность, это другая конструкция.

Магниевый анод в комплекте

Магниевый анод является расходным элементом электрохимической защиты. Он принимает на себя значительную часть коррозионного воздействия и снижает риск коррозии металлических деталей бака и нагревателя. В процессе работы анод постепенно растворяется. По мере расходования его защитная способность снижается, а при значительном износе анод необходимо заменить.

Состояние анода стоит проверять при каждой замене ТЭНа и при обслуживании бойлера. Скорость расхода зависит от качества воды, температуры нагрева, объёма бака и режима работы, поэтому конкретный срок службы назвать нельзя. Для этого ТЭНа длина стержня анода составляет 230 мм без учёта резьбовой части, диаметр — 20 мм, крепление — резьба М6.

Замена ТЭНа

Ниже общий порядок работ. Особенности подключения вашей модели сверяйте со штатной схемой.

• Полностью отключите водонагреватель от электросети.
• Перекройте подачу воды.
• Слейте воду из бака и убедитесь, что давления в баке нет.
• Снимите защитную крышку и отсоедините провода, предварительно сфотографировав подключение.
• Извлеките старый ТЭН и очистите посадочное место от накипи и отложений.
• Проверьте состояние уплотнительной прокладки. Если она повреждена или потеряла эластичность, замените её.
• Установите новый ТЭН и анод. Фланец должен сесть ровно по посадочному месту.
• Подключите провода по сделанной фотографии или по схеме.
• Заполните бак водой и проверьте, нет ли протечек вокруг фланца.
• Включайте питание только после полного заполнения бака. Не включайте ТЭН при пустом баке: нагревательный элемент не рассчитан на работу без воды и может быстро выйти из строя.

Если вы не уверены в работе с электрической частью, лучше доверить монтаж мастеру. Самостоятельная замена допустима, когда есть опыт и соблюдены все меры безопасности.

Что важно знать перед заказом

Перед заказом сравните новый ТЭН со снятым элементом по форме фланца, расположению контактов, геометрии нагревательной трубки, трубке термодатчика, креплению анода, мощности и другим размерам. Если есть сомнения в совместимости, лучше предоставить фото установленного ТЭНа, маркировку бойлера и размеры детали.

Если вы не уверены, какой ТЭН нужен

Для точного подбора пришлите нам:

• фото старого ТЭНа;
• фото фланца крупным планом;
• фото электрических контактов;
• фото крепления анода;
• модель водонагревателя с шильдика;
• основные размеры снятого ТЭНа.

Подбор только по марке и объёму бойлера может оказаться недостаточным: внутри одной линейки встречаются разные конструкции нагревательных элементов. По фото и размерам можно предварительно проверить соответствие ТЭНа до оформления заказа.
