ТЭН 2000Вт медный зигзаг горизонтальный фланец Ø63мм — для бойлеров Thermex, Electrolux, Roda

Бюджетная замена замена для горизонтальных водонагревателей Thermex с нержавеющим баком — подходит для объёмов от 30 до 300 литров.

Кому подойдёт этот ТЭН

Подходит для горизонтальных бойлеров Thermex с внутренним баком из нержавеющей стали, а также для ряда моделей Electrolux и Roda с аналогичным фланцем Ø63мм.

Thermex RZB — 30, 50, 80, 100 Thermex RZB D — 30D, 50D, 80D, 100D Thermex RZL — 30HS, 50HS, 80HS, 100HS, 120HS, 150HS Thermex IF — 30H, 50H, 80H, 100H Thermex IR — 30H, 50H, 80H, 100H, 120H, 150H Thermex ID — 30H, 50H, 80H, 100H, 120H, 150H Thermex IR — 200V, 300V

Возможное применение (требуется уточнение): Thermex ID Pro — 50H, 80H, 100H Thermex IF Pro — 50H, 80H Electrolux Centurio DL — 50H, 80H, 100H Roda Aqua INOX HM — 50, 80, 100

📌 Перед заказом проверьте три параметра:

• Диаметр фланца — должен быть ровно 63мм (измерьте старый ТЭН или посмотрите в документах на бойлер)
• Длину погружной части — 360мм, иначе ТЭН не войдёт в бак или будет греть воздух
• Расположение бака — только горизонтальное; для вертикальных моделей нужна другая форма элемента

Почему у этого ТЭНа два режима мощности?

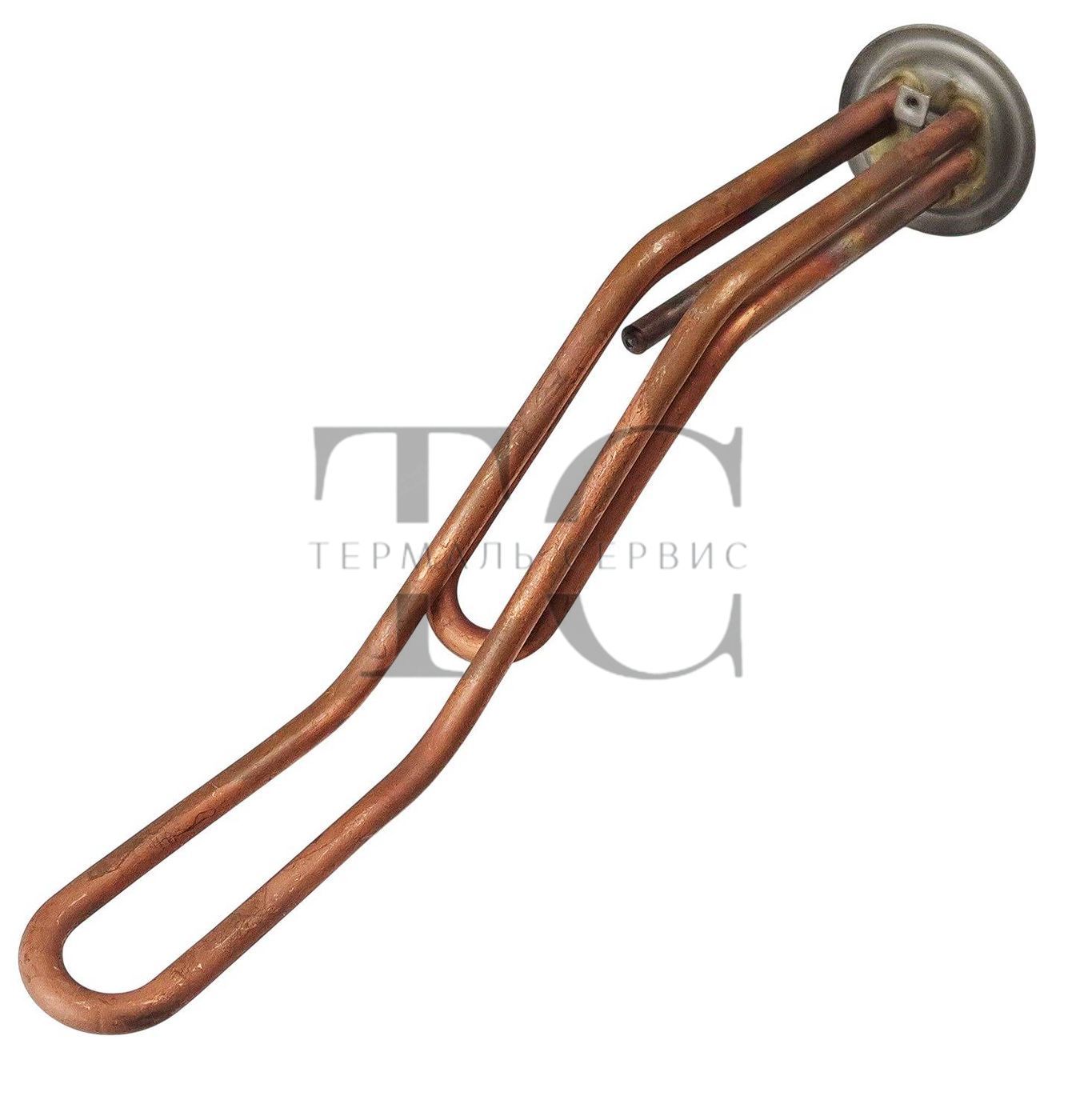

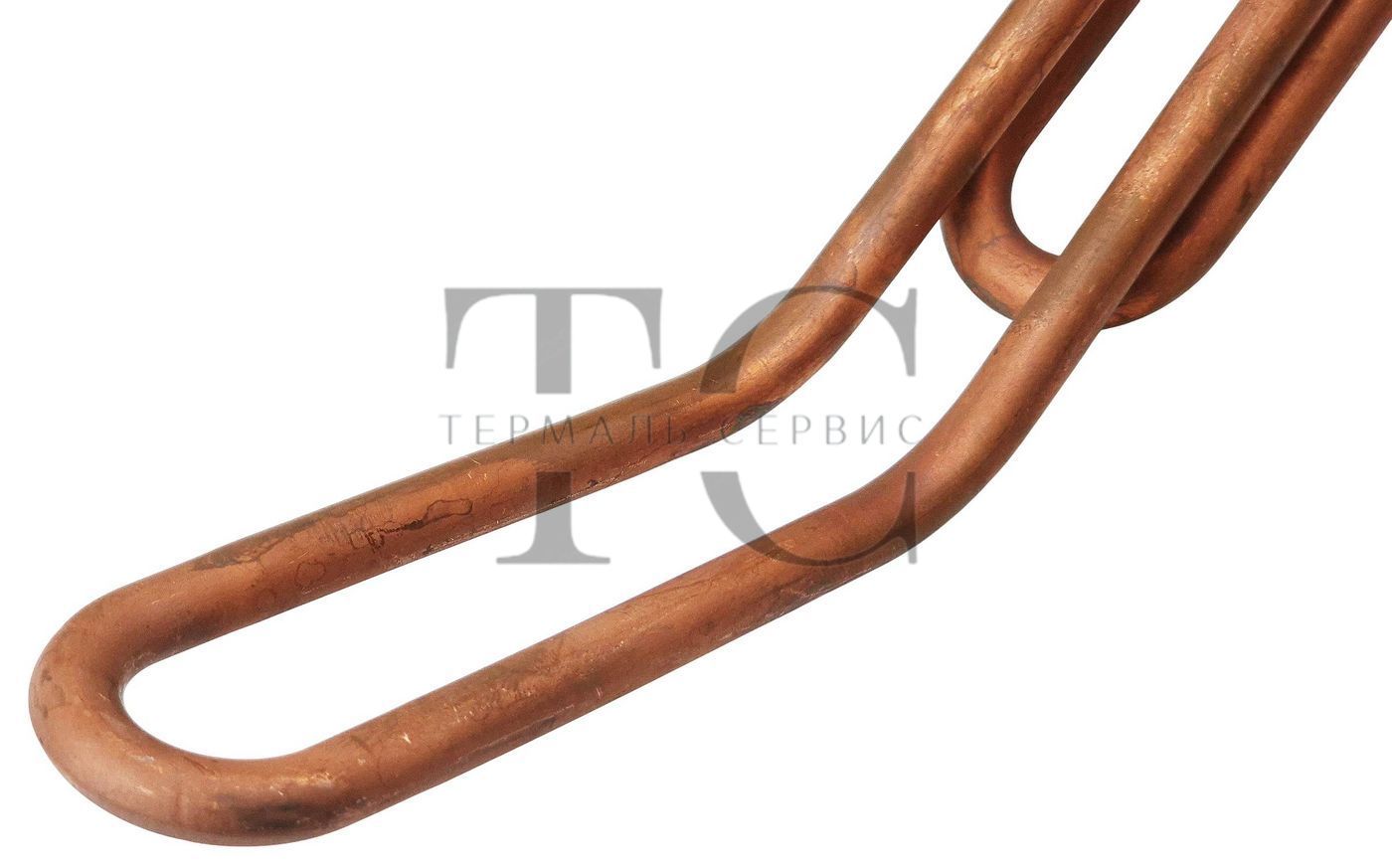

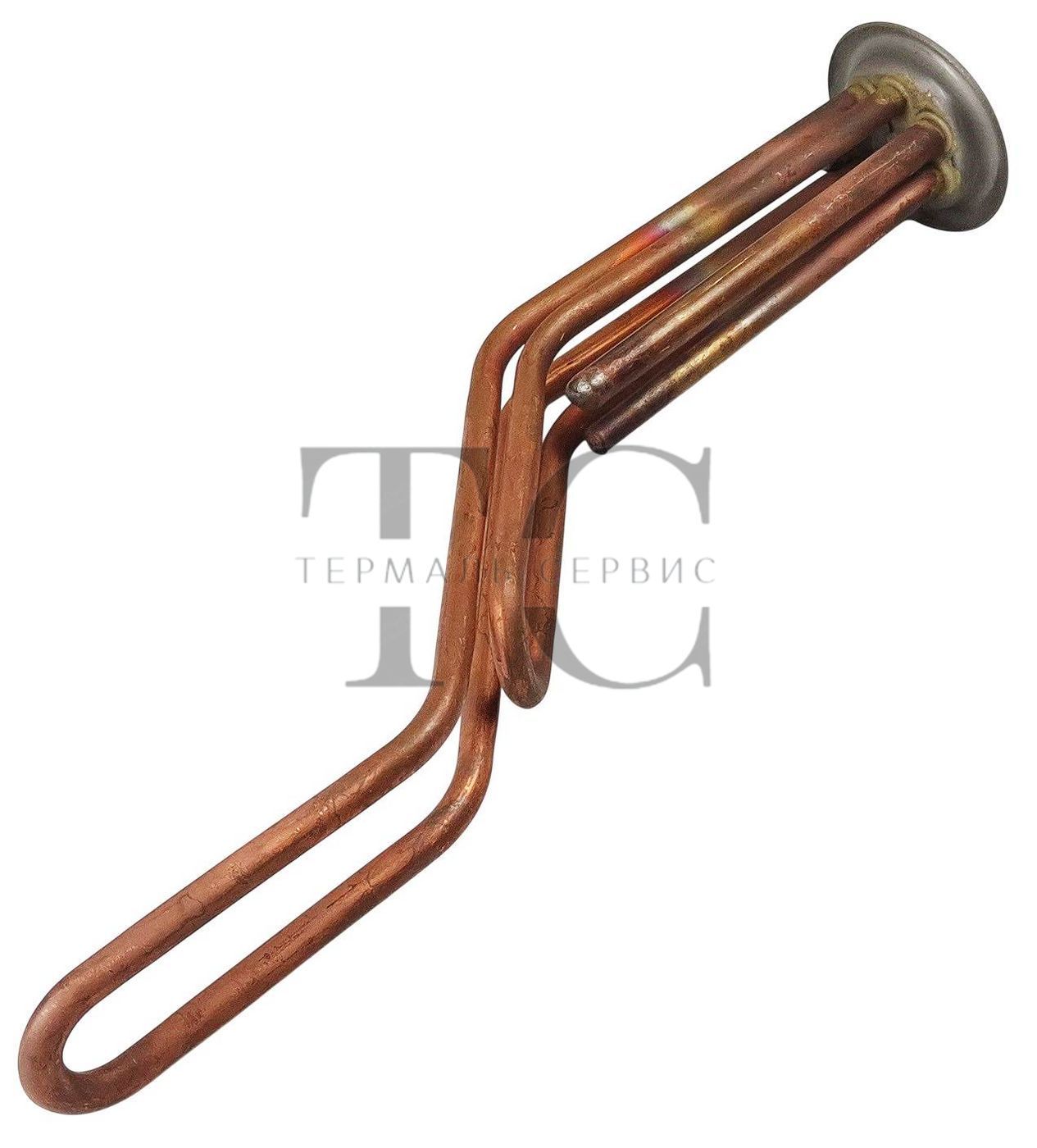

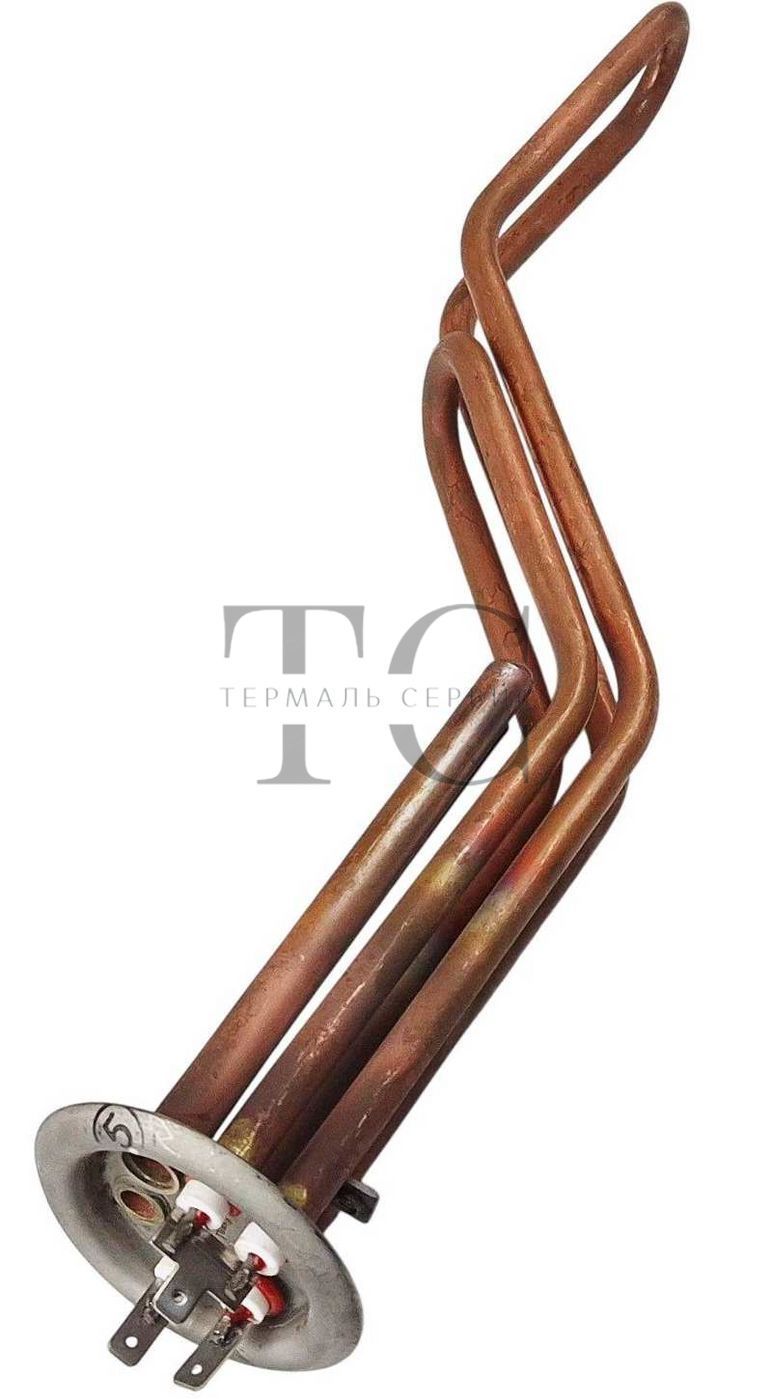

Нагревательный элемент имеет форму «молнии» (зигзаг) и состоит из двух отдельных контуров:

• 1300 Вт — более длинный контур, прогревает большую часть бака
• 700 Вт — более короткий контур, работает независимо

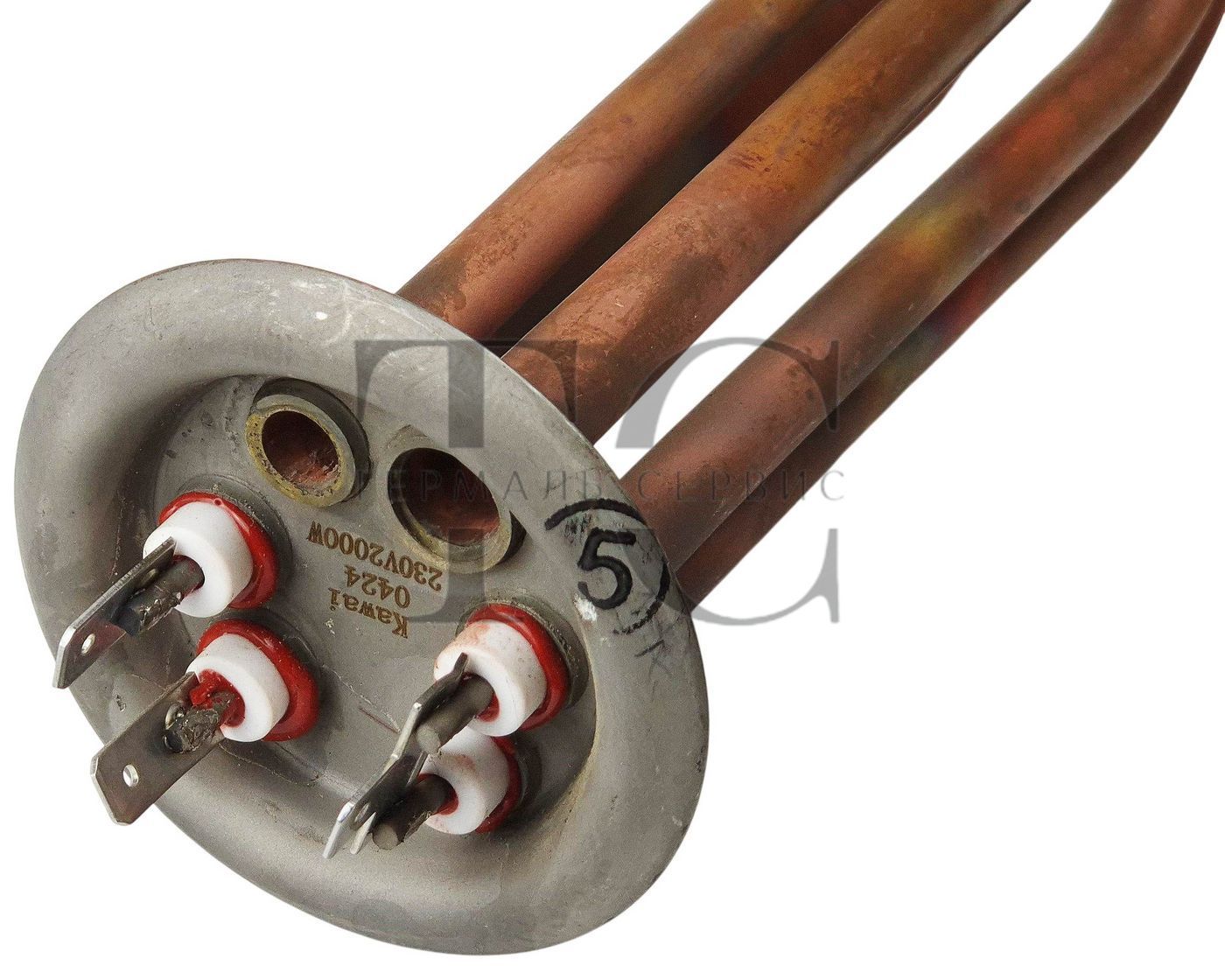

Суммарная мощность при одновременной работе — 2000 Вт. Три клеммы на фланце: две одинарные и одна спаренная. Это стандартная схема подключения для моделей Thermex с раздельным управлением нагрева. Неправильное подключение клемм приведёт к работе только части элемента или к перегрузке.

Устанавливать ТЭН нужно загибом вниз — ближе ко дну бака. Тогда нижний слой воды прогревается быстрее, а термостат получает корректные показания.

⚠️ Если перепутать клеммы — один из контуров не будет работать, и вы не получите заявленную мощность. Перед подключением сверьтесь со схемой в инструкции к бойлеру или с маркировкой на старом ТЭНе.

Почему заземление — это условие, а не рекомендация

Медная оболочка ТЭНа в контакте с водой и нержавеющим баком образует гальваническую пару. Без заземления блуждающие токи ускоряют электрохимическую коррозию: медь разрушается в разы быстрее, защитный анод не справляется, а сам бак начинает страдать. Именно поэтому срок службы ТЭНа без заземления сокращается с 2 лет до 6–12 месяцев — это не предположение, а практика сервисных замен. Перед подключением проверьте наличие рабочего заземления в розетке и в щитке.

Особенности конструкции

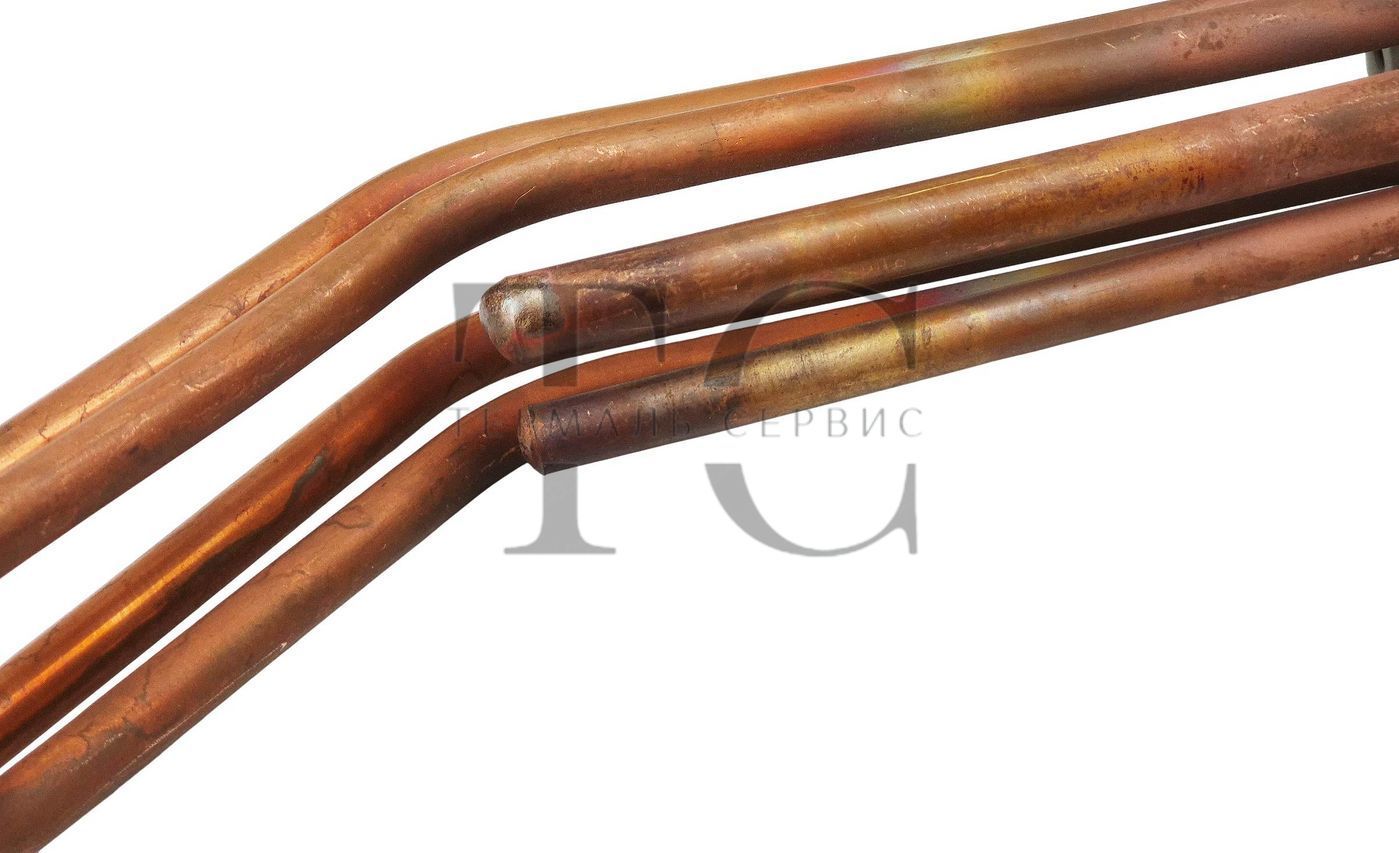

• Оболочка — медь: хорошо передаёт тепло, но чувствительна к жёсткой воде — при накипи перегревается и выходит из строя быстрее, чем нержавеющий аналог
• Фланец — нержавеющая сталь: не корродирует в месте контакта с водой, обеспечивает герметичность соединения на долгий срок
• Две трубки под датчики разного диаметра: позволяют установить до трёх датчиков температуры (термостат, термозащита, дополнительный)
• Крепление для анода М4: предусмотрено на фланце, подходит анод со стержнем Ø14мм и резьбой М4. Обратите внимание: в большинстве моделей Thermex анод вкручивается отдельно — в заглушку сливного отверстия, а не в сам ТЭН
• Клеммы — плоские «папа» 6,3мм: стандартный тип, не требуют специального инструмента для подключения

Технические характеристики

Таблица совместимости

*— требуется уточнение совместимости по фланцу перед заказом

Производитель: бюджетная альтернатива оригиналу

Kawai – китайский производитель. Это не оригинальный ТЭН Thermex, и мы об этом говорим прямо. Посадочные размеры точны, конструкция соответствует оригинальной. Мы проверили этот элемент в работе и можем рекомендовать его как надежный бюджетный вариант замены. Средний срок службы при нормальных условиях – около 2 лет. Если бюджет ограничен, а оригинал стоит гораздо дороже – это разумный выбор. Если бойлер работает в коммерческом режиме или сеть нестабильна, рассмотрите оригинальный элемент.

Как правильно установить: 5 шагов

Заменить ТЭН можно самостоятельно — инструмент нужен минимальный: разводной ключ или торцевая головка под гайки фланца. Если есть сомнения в подключении клемм или состоянии проводки — лучше вызвать мастера.

• Отключите питание и слейте воду — полностью, иначе при откручивании фланца вода зальёт электрику; убедитесь, что бойлер обесточен через автомат, а не просто выключен
• Зафиксируйте положение ТЭНа загибом вниз — это единственное правильное положение для горизонтального бака; так нижний слой воды прогревается равномерно, а термостат не даёт ложных срабатываний
• Замените прокладку фланца — старая прокладка после демонтажа теряет форму и даст течь; используйте только прокладку под Ø63мм
• Подключайте клеммы строго по схеме — сверьтесь с инструкцией к бойлеру; перепутанные контуры — самая частая ошибка при самостоятельной замене
• Заполните бак водой до включения — включение ТЭНа без воды («сухой ход») выводит его из строя за несколько минут; только после того, как из крана пошла вода без воздуха — подавайте питание

💡 Обязательно подключайте бойлер через УЗО (ПЗВ) на 30мА. Это не просто требование ПУЭ — УЗО отключит питание при первом же токе утечки, до того как это станет опасным. Без УЗО вы не узнаете о пробое изоляции, пока не коснётесь крана.

Что сокращает срок службы

• Отсутствие заземления — запускает электрохимическую коррозию меди, срок службы падает до 6–12 месяцев вместо 2 лет
• Жёсткая вода без фильтрации — накипь на медной оболочке приводит к локальному перегреву и прогоранию
• Сухой ход — даже разовое включение без воды необратимо повреждает оболочку
• Перепады напряжения в сети — при частых скачках выше 240В сокращается ресурс нагревательного элемента; рекомендуется стабилизатор или реле напряжения
• Интенсивная коммерческая эксплуатация — цикличность нагрева 24/7 значительно превышает бытовую норму, под которую рассчитан ресурс элемента
