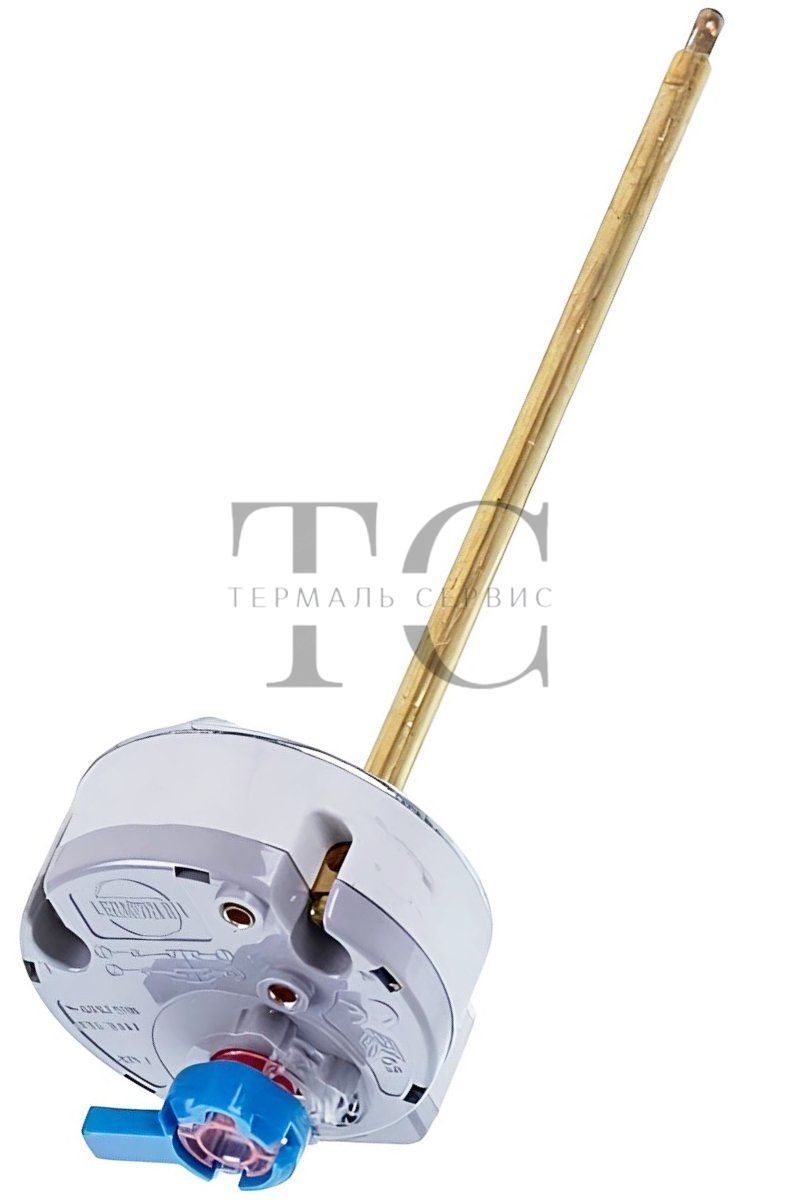

Стержневой биполярный термостат TBS T-105 — термостат Thermowatt (Италия) для компактных электрических водонагревателей Ariston соответствующей конструкции, преимущественно объёмом около 10 л. Устройство одновременно отключает нагрев при достижении рабочей температуры и служит аварийной защитой от перегрева — это не просто датчик температуры, а термостат, объединяющий рабочее регулирование температуры и отдельную аварийную защиту от перегрева с ручным восстановлением.

Термостат устанавливается в предусмотренную конструкцией ТЭНа трубку для стержневого термостата, крепление к ТЭНу — хомутовое/штепсельное, в зависимости от конструкции ответной части ТЭНа. Это позволяет заменить деталь без демонтажа самого нагревательного элемента.

Назначение и принцип работы

Чувствительный стержень термостата устанавливается в трубку ТЭНа и воспринимает температуру воды через стенку трубки. При достижении установленной температуры рабочий контакт размыкается и отключает нагрев. После снижения температуры на величину теплового дифференциала (10 °C) контакт автоматически замыкается, и нагрев возобновляется — это нормальный рабочий цикл.

Отдельно от рабочего терморегулирования в термостате предусмотрена аварийная защита от перегрева (около 82 °C, маркировка S.82). При срабатывании защиты кнопка с маркировкой «Safety» на корпусе термостата выскакивает, цепь размыкается, и подача напряжения на ТЭН прекращается. Термостат не восстанавливает работу автоматически: для возобновления нагрева необходимо вручную нажать кнопку «Safety» до щелчка. Перед повторным включением следует устранить причину перегрева — обычно это неисправность самого рабочего термостата, ТЭНа или проводки.

Биполярная защита от перегрева

Слово «биполярный» в маркировке TBS означает, что при срабатывании аварийной защиты размыкаются оба контакта цепи, а не один. Рабочее (регулируемое) отключение при этом однополюсное — размыкается только один контакт.

Такая конструкция аварийной защиты применяется в водонагревателях как дополнительная мера электробезопасности.

Регулировка температуры

Термостат поставляется с заводской настройкой F.78. Регулировочный элемент на корпусе зафиксирован пломбой и не предназначен для изменения пользователем в штатной конфигурации. Не рекомендуется нарушать целостность пломбы и изменять заводскую настройку термостата.

Технические характеристики

Совместимость с водонагревателями

Совместимость нельзя определять только по бренду бойлера. Перед заказом сравните со старым термостатом:

• длину чувствительного стержня;
• диаметр стержня;
• форму и размеры корпуса термостата;
• способ крепления к ТЭНу;

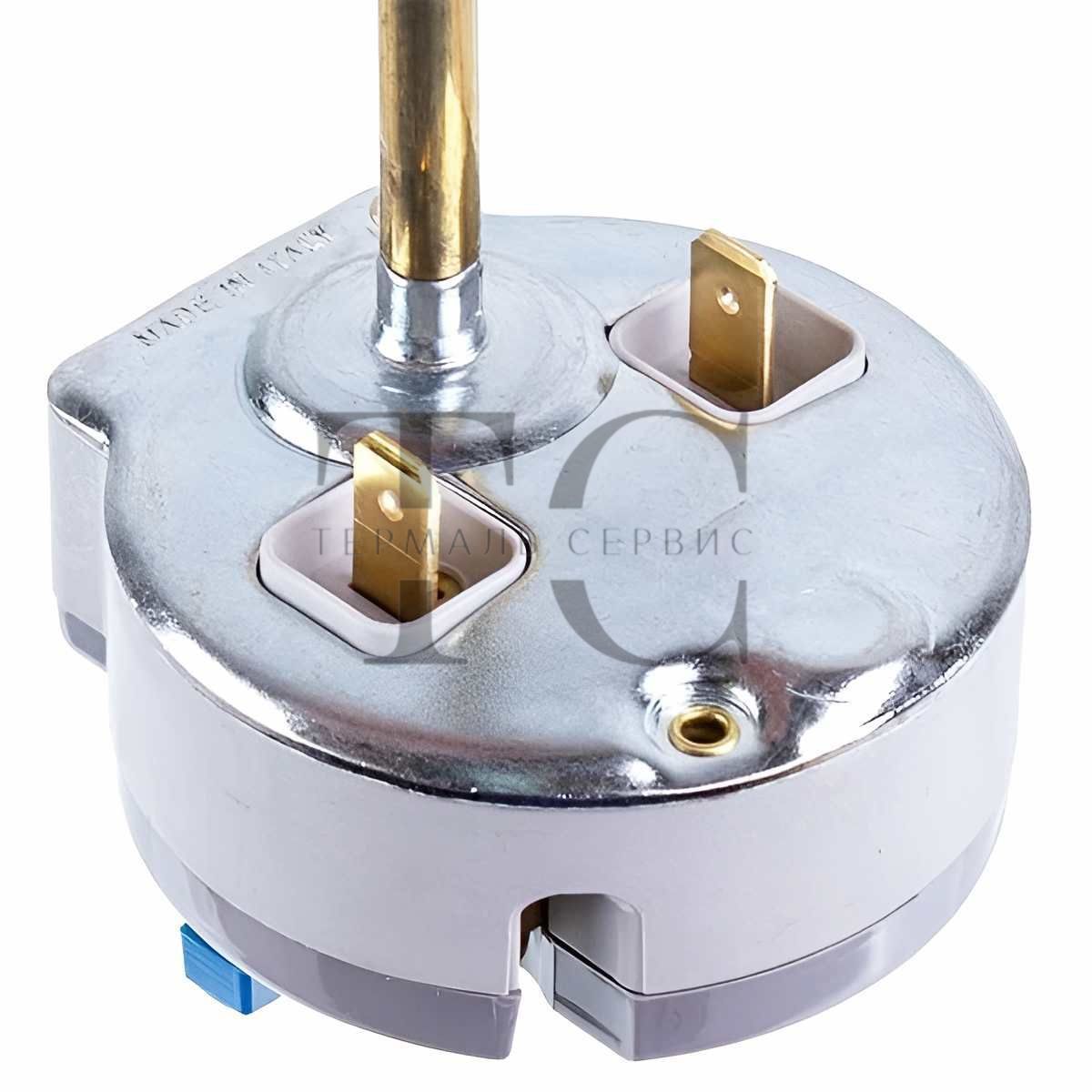

• расположение и тип электрических клемм;
• количество и расположение контактов;
• номинальное напряжение и допустимый ток;
• наличие и характер регулировки температуры (в данной модели — заблокирована пломбой);
• тип аварийной защиты и способ её возврата (ручной/автоматический);
• конструкцию трубки для термостата в ТЭНе бойлера.

Для каких водонагревателей используется

Термостат применяется в водонагревателях, где конструктивно предусмотрена установка стержневого термостата TBS соответствующего типа. По имеющимся данным деталь используется, в частности, в водонагревателях Ariston следующих моделей:

• ANDRIS RS 10/3 (артикул 3100631);
• BLU EVO R 10/3 (артикул 3100636);
• CHX 10 EU (артикул 3100373);
• PERLA 10 PL EU (артикул 3100465).

Список приведён по данным производителя/поставщика и не является исчерпывающим. Совместимость с конкретной моделью бойлера в любом случае необходимо проверять по конструкции старого термостата, его размерам и электрическим характеристикам.

Как подобрать термостат на замену

• снимите старый термостат;
• сфотографируйте его со всех сторон;
• перепишите маркировку на корпусе;
• измерьте длину и диаметр стержня;
• сравните форму корпуса;
• сравните расположение и тип клемм;
• проверьте номинальные электрические параметры;
• сравните конструкцию трубки для термостата в ТЭНе бойлера.

Внешне похожие стержневые термостаты могут отличаться длиной стержня, контактной группой и температурой срабатывания защиты — эти параметры важнее внешнего сходства.

Признаки возможной неисправности термостата

• бойлер не включается, индикация не горит;
• нагревательный элемент постоянно отключается;
• вода перегревается;
• термостат не реагирует на изменение температуры;
• кнопка «Safety» выскочила и срабатывает повторно после нажатия;
• отсутствует контакт в рабочей цепи;
• визуально повреждены корпус или клеммы.

Важно: перед заменой термостата убедитесь, что причина неисправности именно в нём, поскольку схожие симптомы может давать ТЭН, проводка, силовое реле, плата управления или другой датчик температуры.

Важно при установке

• работы выполняйте только при полностью отключённом от сети водонагревателе;
• перед снятием термостата убедитесь в отсутствии напряжения;
• подключение выполняйте согласно электрической схеме конкретного бойлера;
• не изменяйте штатную схему подключения без понимания назначения контактов;
• не превышайте номинальный ток и напряжение термостата;
• чувствительный стержень должен полностью и правильно входить в трубку ТЭНа.

Преимущества

• термостат Thermowatt с полным набором заводской маркировки;
• биполярное (двухполюсное) аварийное отключение;
• ручной возврат защиты кнопкой «Safety» — исключает самопроизвольное повторное включение нагрева после перегрева;
• совмещение рабочего терморегулирования и защиты от перегрева в одном узле;
• стержневая конструкция для быстрой установки в трубку ТЭНа;
• крепление без демонтажа ТЭНа.

Перед покупкой

Если есть сомнения в совместимости — пришлите фото старого термостата и его размеры для проверки.
