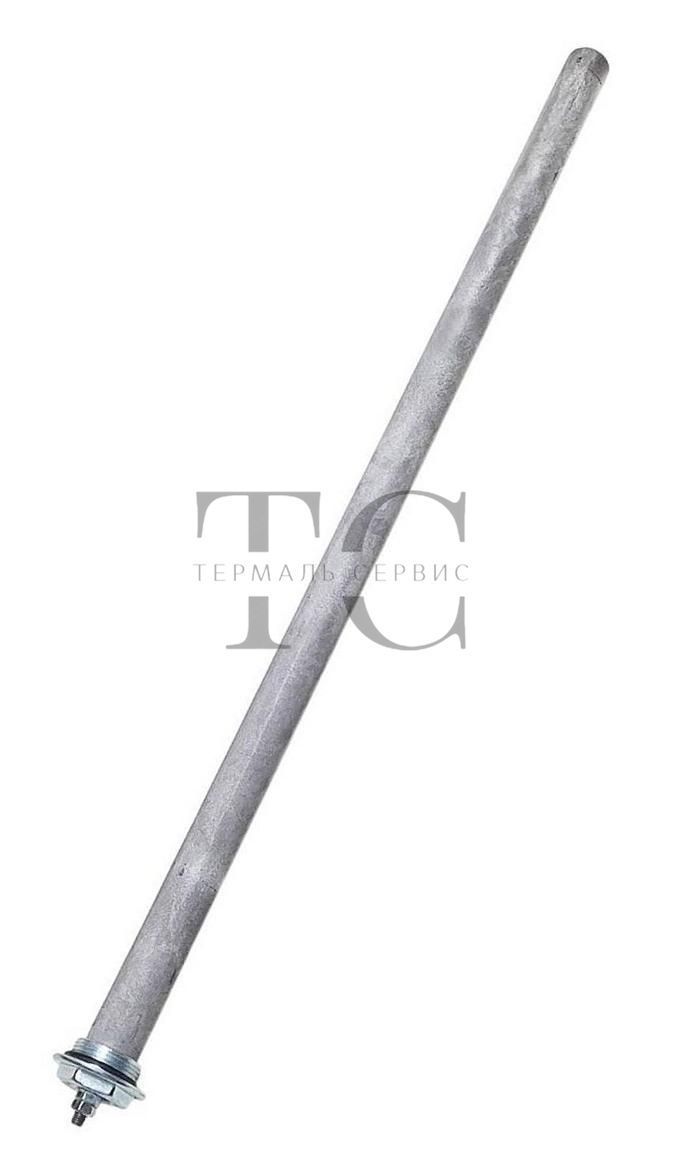

Магнієвий захисний анод встановлюється у накопичувальний водонагрівач і приймає на себе корозійне навантаження, захищаючи сталевий бак. Робоча (занурена) частина стрижня — близько 800 мм, повна довжина виробу разом із різьбовою заглушкою — близько 830 мм, діаметр магнієвого стрижня — близько 33 мм. Різьба заглушки за виміром штангенциркулем — близько 41 мм (орієнтовно відповідає G 1 1/4″), шестигранник під ключ — 40 мм, зовнішній діаметр корпусу заглушки — близько 51 мм, кріпильна шпилька на торці — M8. Анод встановлюється у верхній частині бака і в баках такого об'єму зазвичай є одним із двох анодів, передбачених конструкцією.

Навіщо баку потрібен магнієвий анод

Магній у парі зі сталлю бака утворює гальванічну пару, в якій магній як активніший метал руйнується першим, приймаючи на себе корозійне навантаження. Це стосується насамперед місць, де заводське емалеве або склокерамічне покриття має мікронерівності, зварні шви або зони врізання фланця — там сталь найбільш вразлива без анодного захисту.

Такий захист не безстроковий і не абсолютний: він діє, поки у стрижні залишається достатньо металу для електрохімічної реакції. Стверджувати, що анод «назавжди виключає» корозію бака, некоректно — у міру витрачання матеріалу захисний ефект знижується, і деталь потребує контролю та своєчасної заміни.

Розміри та конструктивні вузли

Стрижень: діаметр 33 мм, робоча довжина 800 мм

Робоча довжина — витратна частина стрижня, яка перебуває у воді, — близько 800 мм. Повна довжина виробу із заглушкою — близько 830 мм, різниця припадає на саму різьбову частину заглушки. При порівнянні зі старим анодом орієнтуйтеся саме на робочу довжину стрижня, а не на загальну довжину виробу — це різні величини.

Заглушка: різьба ~41 мм (орієнтовно G 1 1/4″), шестигранник 40 мм

Зовнішня різьба заглушки за виміром становить близько 41 мм, що найближче до стандартного розміру G 1 1/4″ (номінал близько 41,9 мм) — точне клеймо різьби виробником не підтверджене, тому перед замовленням варто звірити різьбу фізично зі знятим анодом. Діаметр корпусу заглушки без різьби — близько 51 мм, шестигранник для ключа при монтажі/демонтажі — 40 мм.

Шпилька M8 та ущільнення

На торці заглушки — різьбова шпилька M8 з гайкою і шайбою; вона використовується для кріплення і, за наявності відповідної клеми у бойлері, для електричного контакту анода із системою контролю зношення. Біля основи різьби встановлено гумове ущільнювальне кільце, яке забезпечує герметичність з'єднання.

У яких бойлерах застосовується анод такої довжини

Типорозмір із робочою довжиною близько 800 мм характерний для підлогових бойлерів середнього об'єму — 150–300 літрів. За каталогом виробника Eldom, підлогові комбіновані водонагрівачі серії Green Line об'ємом від 150 до 1000 літрів оснащуються катодним захистом із двох магнієвих анодів на бак; для діапазону 150–300 л в офіційному асортименті підтверджені такі підлогові моделі:

Застереження, обов'язкові до прочитання. Виробник підтверджує наявність двох магнієвих анодів на бак у цих моделях, але не публікує точні розміри посадкового гнізда та різьби для кожної моделі окремо — тому коректно казати, що анод «застосовується у підлогових бойлерах Eldom Green Line об'ємом 150–300 л», а не що він «підходить гарантовано» до конкретного артикулу. Оскільки в баку передбачено два аноди, для повної заміни зазвичай потрібно 2 одиниці товару; точну кількість для вашого бака уточнюйте самостійно під час обслуговування. Моделі інших виробників до цього переліку не входять, і сумісність із ними не заявлена.

Порядок підбору деталі

Зіставляти потрібно одразу декілька параметрів: робочу довжину стрижня, діаметр, різьбу заглушки, тип кріпильної шпильки та запас місця усередині бака. Для цього анода це 800 мм / 33 мм / ~G1 1/4″ / M8 / шестигранник 40 мм. Самої лише довжини недостатньо: якщо різьба не збігається, анод фізично не стане у гніздо, а за невідповідності діаметра або не залишиться зазору для встановлення, або кріплення виявиться недостатньо щільним, що знижує якість електричного контакту.

Як перевірити, чи підходить анод саме вашому бойлеру

1. Знеструмте бойлер повністю — робота під напругою виключена.
2. Злийте воду і отримайте доступ до штатного анода через верхній фланець бака.
3. Звірте діаметр (орієнтир — 33 мм).
4. Порівняйте робочу довжину та загальну довжину виробу.
5. Перевірте різьбу заглушки візуально або прикладанням.
6. Огляньте вузол кріплення та шпильку (М8, гайка, шайба).
7. Переконайтеся, що анод за довжиною вільно поміщається в баку.

Роботи зі розкриттям бака та зливом води вимагають обережності: перед демонтажем анода систему потрібно повністю знеструмити і скинути тиск. За сумнівів у власному досвіді заміну краще доручити фахівцю.

Скільки служить анод і коли його міняти

Єдиного точного терміну служби у магнієвого анода немає — швидкість його витрачання залежить від складу та жорсткості води, температури нагрівання, частоти використання бойлера та особливостей конкретної моделі. Про необхідність заміни свідчать помітне зменшення діаметра стрижня, руйнування поверхні, глибокі раковини або практично повна відсутність металу при огляді. Якщо в баку встановлено два аноди, бажано перевіряти обидва — їхнє зношення може відрізнятися залежно від розташування усередині бака.

Зв'язок анода із загальним обслуговуванням бойлера

Перевірку анода має сенс проводити одночасно з плановим ТО бойлера — разом з оглядом накипу, стану ТЕНа та внутрішньої поверхні бака. Це дозволяє вчасно помітити зношення і не залишити бак без захисту. При цьому сам анод — лише один з елементів системи захисту, а не єдиний фактор, що визначає термін служби всього водонагрівача.

Характеристики

Чек-лист перед замовленням

• Діаметр знятого анода
• Робочу та загальну довжину знятого анода
• Розмір різьби заглушки
• Тип кріплення і шпильки
• Вільне місце в баку за висотою
• Точну модель бойлера
• Кількість анодів у баку — один чи два

Звірка зі знятою деталлю надійніша, ніж орієнтир лише на назву моделі бойлера.

Кому підійде цей анод

Підходить власникам підлогових бойлерів середнього об'єму (150–300 л, зокрема моделі Eldom Green Line серії FV15060/FV20060/FV30067), майстрам з обслуговування водонагрівачів і всім, хто підбирає заміну за фактичними розмірами старого анода, а не за каталожною назвою.

Запитання та відповіді

Для чого потрібен цей анод у бойлері?

Він приймає на себе корозійне навантаження замість сталевого бака і поступово витрачається у процесі експлуатації, знижуючи швидкість руйнування металу.

За якими ознаками зрозуміло, що анод вичерпаний?

Помітне зменшення діаметра стрижня, руйнування поверхні, глибокі раковини або майже повна відсутність металу при плановому огляді.

Чим цей анод відрізняється від версії 33×1030 мм?

Лише довжиною: робоча частина тут близько 800 мм, загальна довжина — близько 830 мм (замість 1000/1030 мм у довшої версії). Діаметр, різьба, шестигранник, шпилька та ущільнення — ті самі.

Що означає різьба заглушки ~G 1 1/4″?

Це найближчий стандартний трубний розмір до виміряного зовнішнього діаметра різьби (близько 41 мм); точну відповідність рекомендується перевірити за знятим штатним анодом.

Чи можна орієнтуватися лише на довжину при підборі?

Ні — збіг довжини не гарантує, що анод стане у гніздо. Різьба та діаметр визначають, чи увійде деталь фізично і чи буде з'єднання герметичним.

Чи підходить анод для підлогових бойлерів Eldom об'ємом 150–300 л, наприклад FV20060S2?

Анод такого типорозміру застосовується у підлогових бойлерах Eldom Green Line серії FV15060 / FV20060 / FV30067 об'ємом 150–300 л, де передбачено катодний захист із двох анодів; точний збіг різьби та посадкового гнізда потрібно звірити зі знятою деталлю.

Скільки анодів встановлено у баку такого об'єму?

У зазначених моделях передбачено два аноди на бак. Рекомендується перевіряти обидва під час обслуговування, оскільки ступінь їхнього зношення може відрізнятися.

Чи можна замінити анод самостійно?

Так, за наявності базових навичок — але лише після повного відключення бойлера від електромережі і зливу води з бака. Якщо впевненості немає, заміну варто довірити фахівцю.
