Магниевый защитный анод устанавливается в накопительный водонагреватель и принимает на себя коррозионную нагрузку, защищая стальной бак. Рабочая (погружаемая) часть стержня — около 800 мм, полная длина изделия вместе с резьбовой заглушкой — около 830 мм, диаметр магниевого стержня — около 33 мм. Резьба заглушки по замеру штангенциркулем — около 41 мм (ориентировочно соответствует G 1 1/4″), шестигранник под ключ — 40 мм, наружный диаметр корпуса заглушки — около 51 мм, крепёжная шпилька на торце — M8. Анод устанавливается в верхней части бака и в баках данного объёма обычно является одним из двух предусмотренных конструкцией анодов.

Зачем баку нужен магниевый анод

Магний в паре со сталью бака образует гальваническую пару, в которой магний как более активный металл разрушается первым, принимая на себя коррозионную нагрузку. Это касается прежде всего мест, где заводское эмалевое или стеклокерамическое покрытие имеет микронеровности, сварные швы или зоны врезки фланца — там сталь наиболее уязвима без анодной защиты.

Такая защита не бессрочная и не абсолютная: она действует, пока в стержне остаётся достаточно металла для электрохимической реакции. Утверждать, что анод «навсегда исключает» коррозию бака, некорректно — по мере расходования материала защитный эффект снижается, и деталь требует контроля и своевременной замены.

Размеры и конструктивные узлы

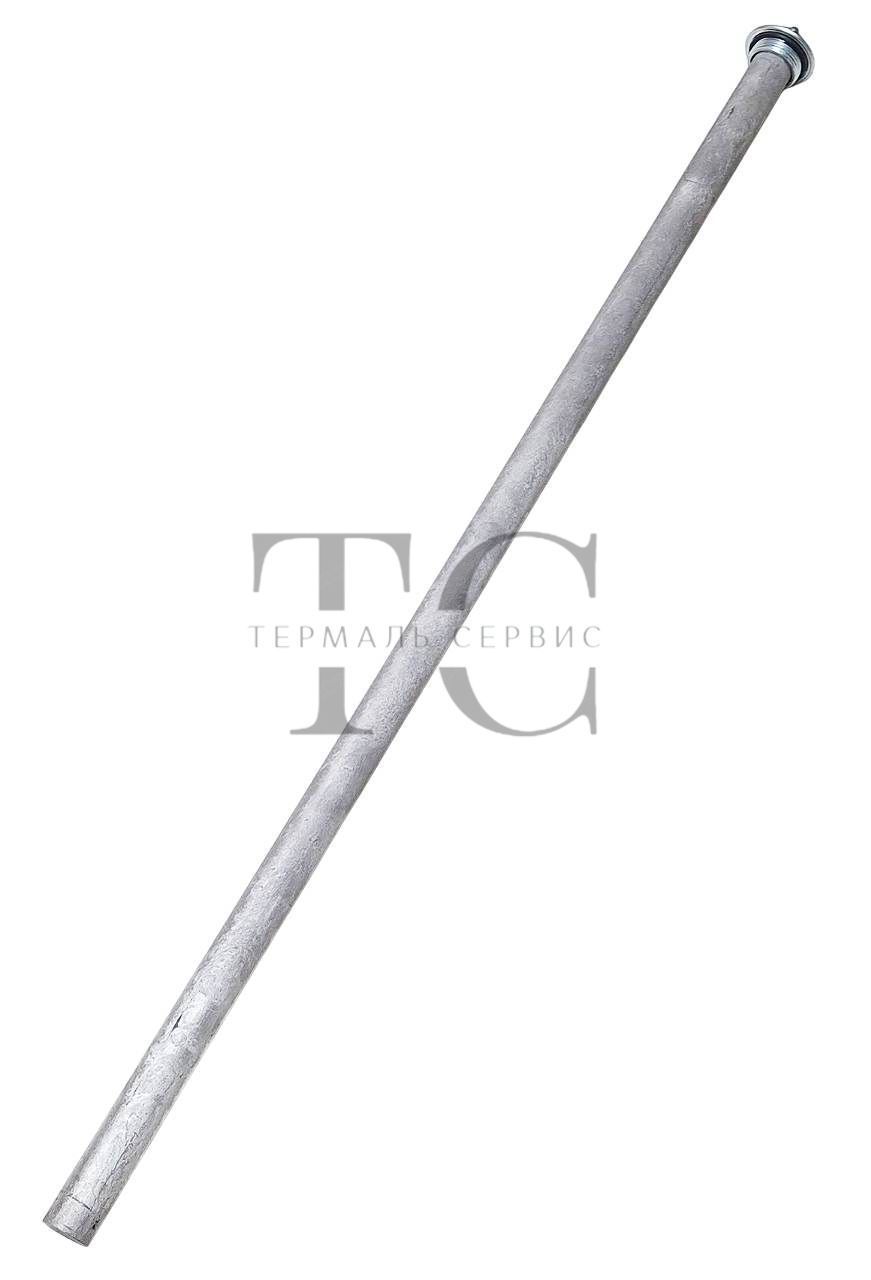

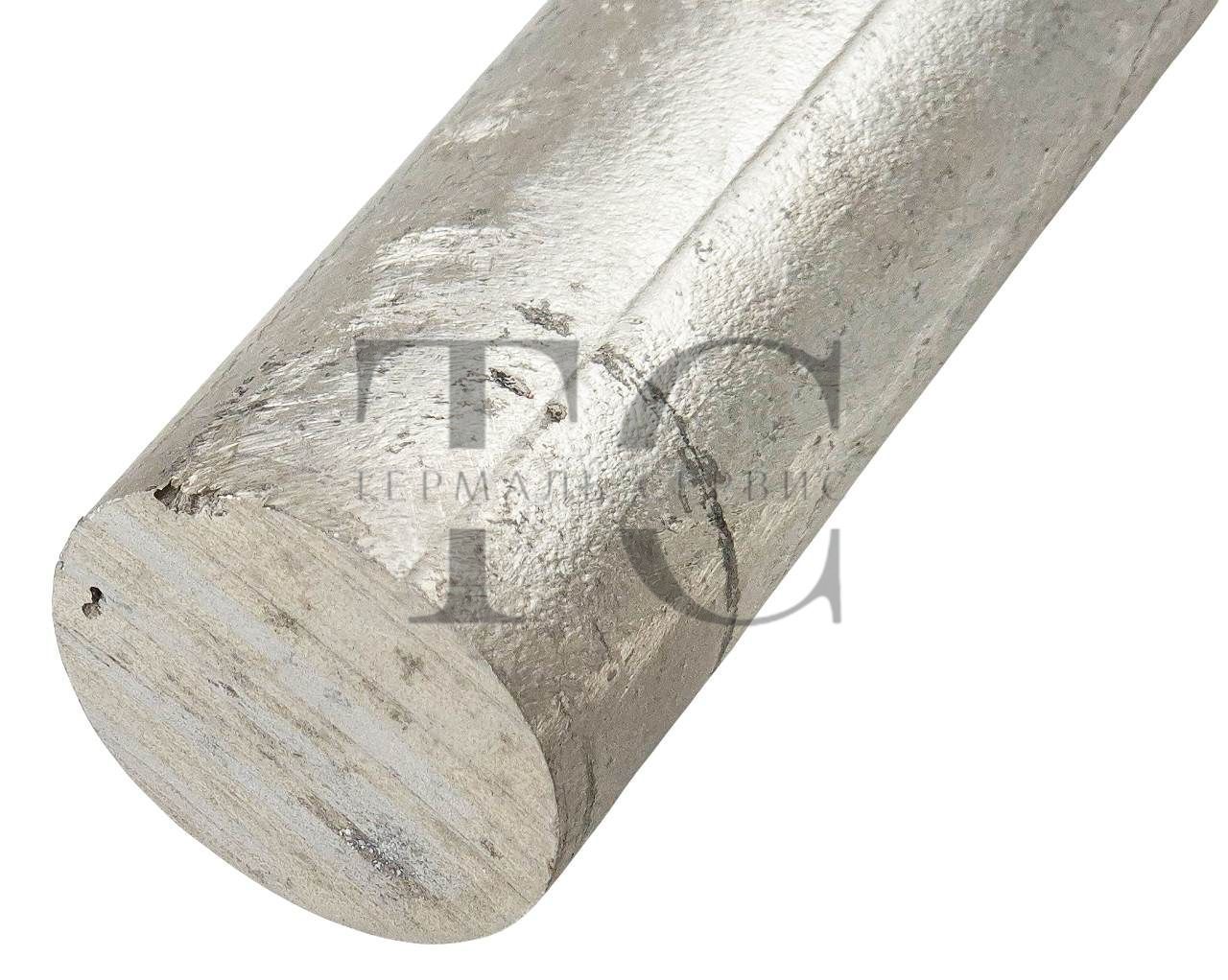

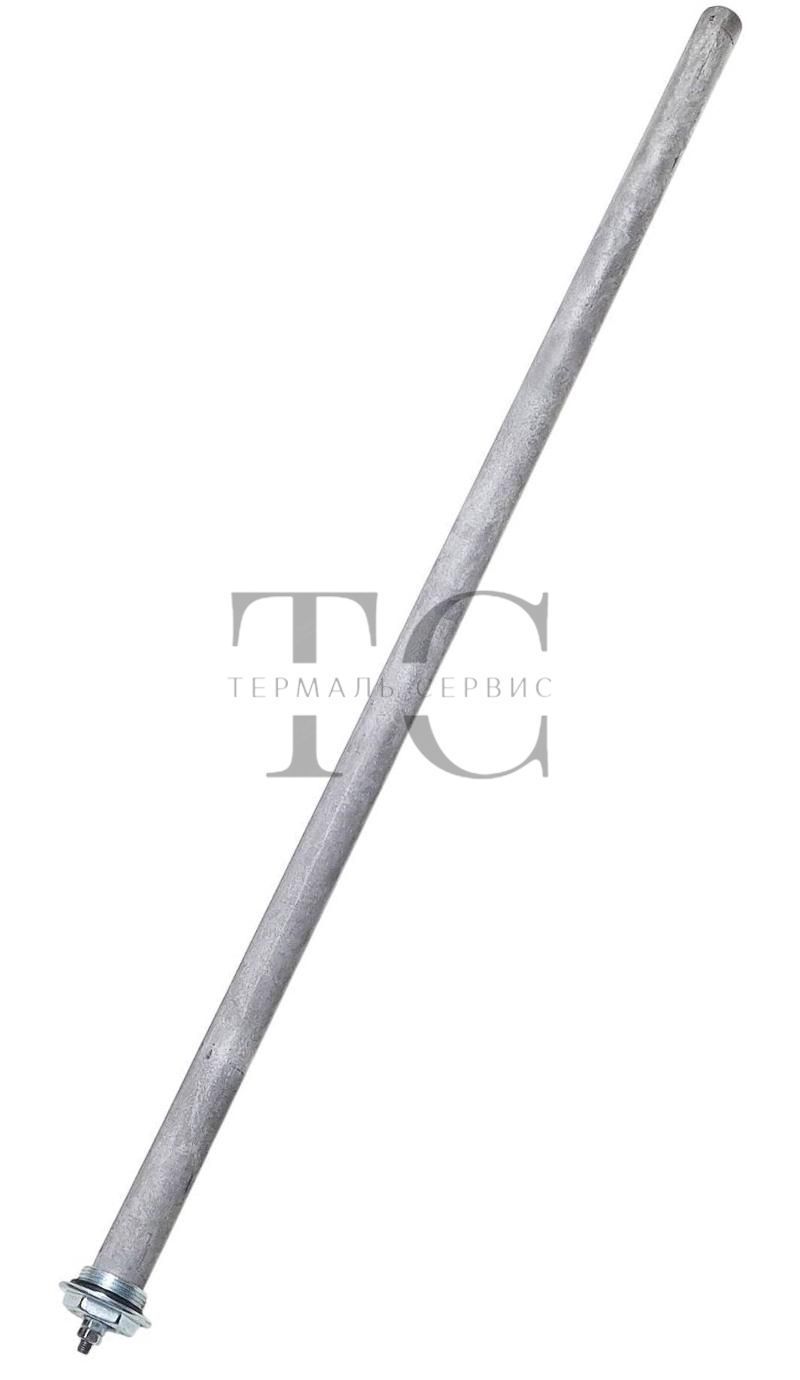

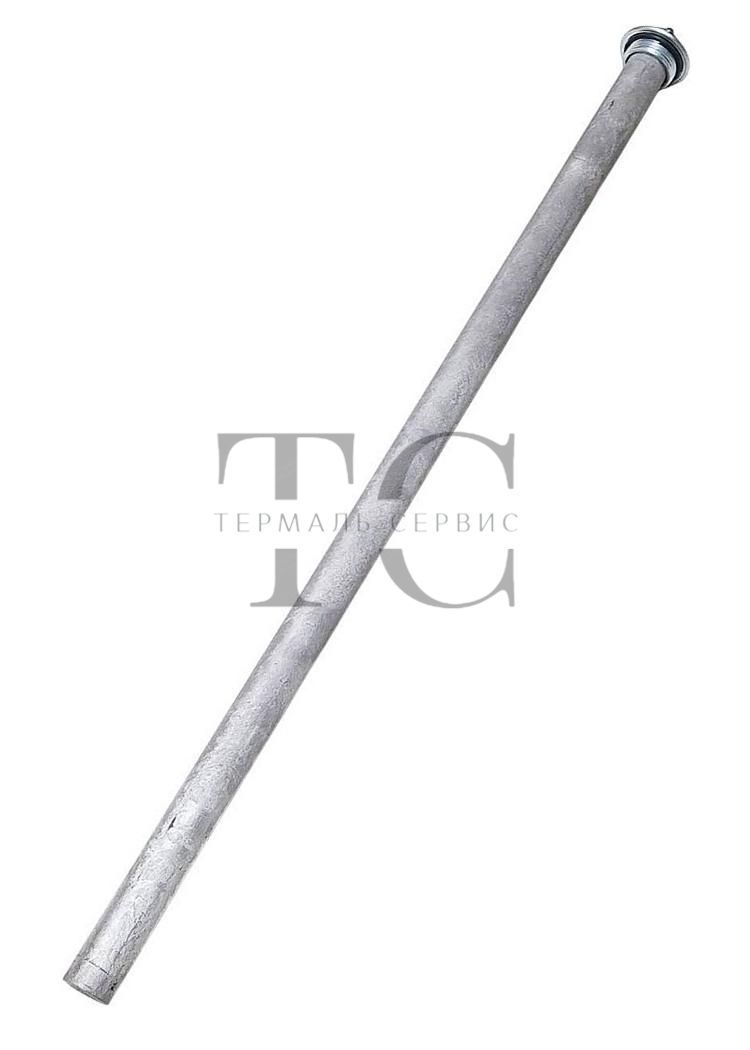

Стержень: диаметр 33 мм, рабочая длина 800 мм

Рабочая длина — расходуемая часть стержня, находящаяся в воде, — около 800 мм. Полная длина изделия с заглушкой — около 830 мм, разница приходится на саму резьбовую часть заглушки. При сравнении со старым анодом ориентируйтесь именно на рабочую длину стержня, а не на общую длину изделия — это разные величины.

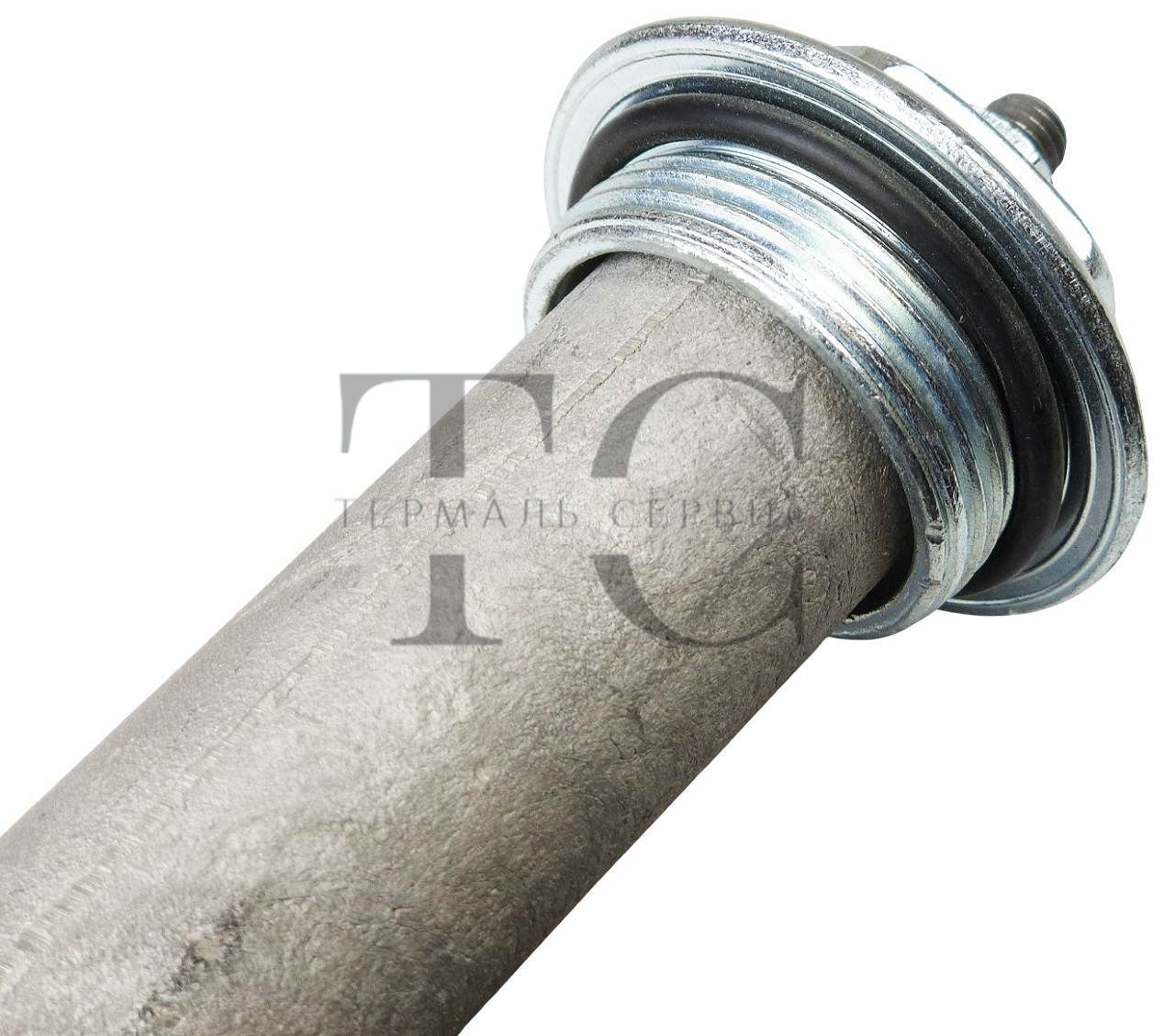

Заглушка: резьба ~41 мм (ориентировочно G 1 1/4″), шестигранник 40 мм

Наружная резьба заглушки по замеру составляет около 41 мм, что ближе всего к стандартному размеру G 1 1/4″ (номинал около 41,9 мм) — точное клеймо резьбы производителем не подтверждено, поэтому перед заказом стоит сверить резьбу физически со снятым анодом. Диаметр корпуса заглушки без резьбы — около 51 мм, шестигранник для ключа при монтаже/демонтаже — 40 мм.

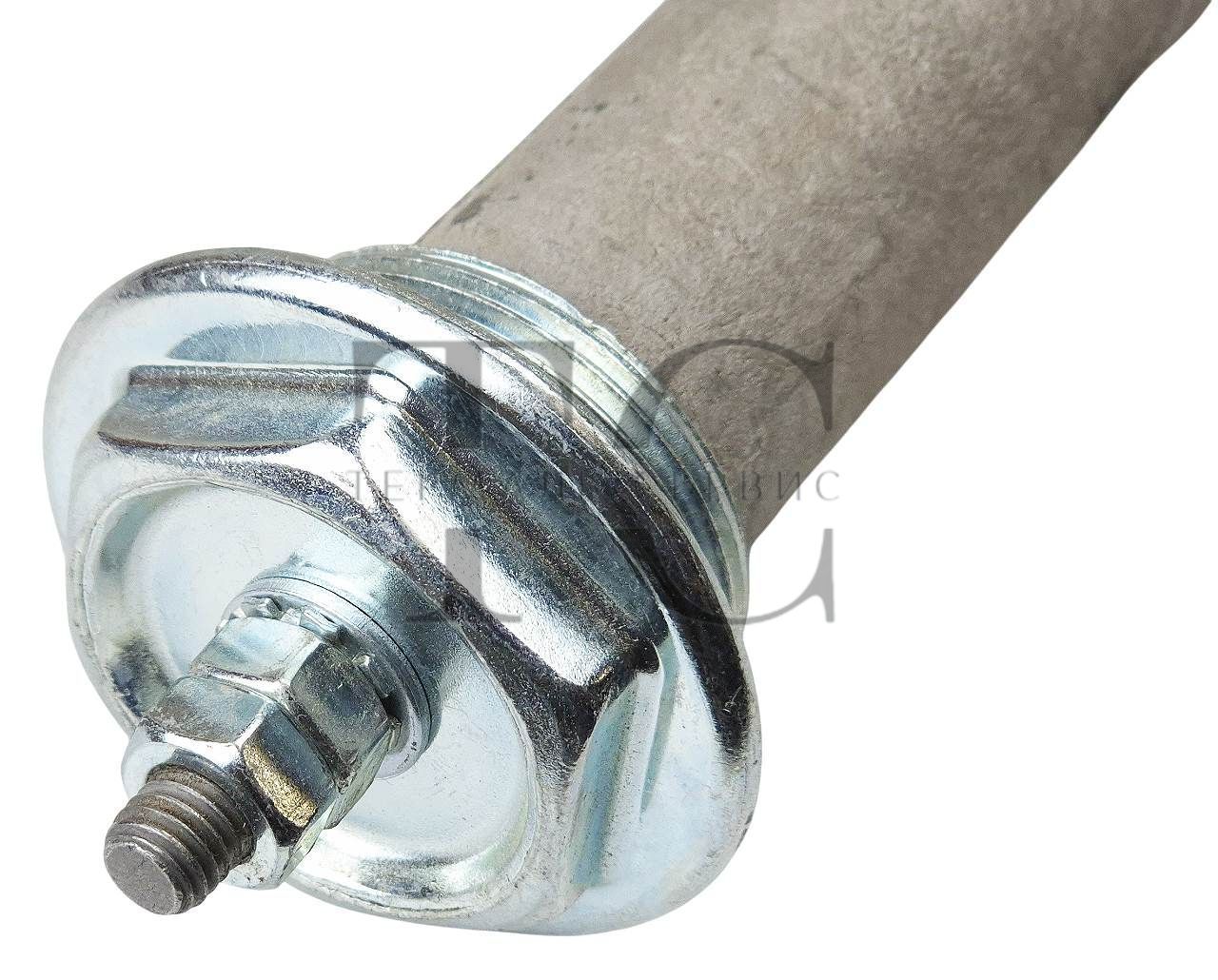

Шпилька M8 и уплотнение

На торце заглушки — резьбовая шпилька M8 с гайкой и шайбой; она используется для крепления и, при наличии соответствующей клеммы в бойлере, для электрического контакта анода с системой контроля износа. У основания резьбы установлено резиновое уплотнительное кольцо, обеспечивающее герметичность соединения.

В каких бойлерах применяется анод такой длины

Типоразмер с рабочей длиной около 800 мм характерен для напольных бойлеров среднего объёма — 150–300 литров. По каталогу производителя Eldom, напольные комбинированные водонагреватели серии Green Line объёмом от 150 до 1000 литров оснащаются катодной защитой из двух магниевых анодов на бак; для диапазона 150–300 л в официальном ассортименте подтверждены следующие напольные модели:

Оговорки, обязательные к прочтению. Производитель подтверждает наличие двух магниевых анодов на бак в этих моделях, но не публикует точные размеры посадочного гнезда и резьбы для каждой модели отдельно — поэтому корректно говорить, что анод «применяется в напольных бойлерах Eldom Green Line объёмом 150–300 л», а не что он «подходит гарантированно» к конкретному артикулу. Раз в баке предусмотрено два анода, для полной замены обычно нужны 2 единицы товара; точное количество для вашего бака уточняйте самостоятельно при обслуживании. Модели других производителей в этот список не входят и совместимость с ними не заявлена.

Порядок подбора детали

Сопоставлять нужно сразу несколько параметров: рабочую длину стержня, диаметр, резьбу заглушки, тип крепёжной шпильки и запас места внутри бака. Для этого анода это 800 мм / 33 мм / ~G1 1/4″ / M8 / шестигранник 40 мм. Одной лишь длины недостаточно: если резьба не совпадает, анод физически не встанет в гнездо, а при несовпадении диаметра либо не останется зазора для установки, либо крепление окажется недостаточно плотным, что снижает качество электрического контакта.

Как проверить, подходит ли анод именно вашему бойлеру

1. Обесточьте бойлер полностью — работа под напряжением исключена.
2. Слейте воду и получите доступ к штатному аноду через верхний фланец бака.
3. Сверьте диаметр (ориентир — 33 мм).
4. Сравните рабочую длину и общую длину изделия.
5. Проверьте резьбу заглушки визуально или прикладыванием.
6. Осмотрите узел крепления и шпильку (М8, гайка, шайба).
7. Убедитесь, что анод по длине свободно помещается в баке.

Работы со вскрытием бака и сливом воды требуют осторожности: перед демонтажем анода систему нужно полностью обесточить и сбросить давление. При сомнениях в собственном опыте замену лучше поручить специалисту.

Сколько служит анод и когда его менять

Единого точного срока службы у магниевого анода нет — скорость его расходования зависит от состава и жёсткости воды, температуры нагрева, частоты использования бойлера и особенностей конкретной модели. О необходимости замены говорят заметное уменьшение диаметра стержня, разрушение поверхности, глубокие раковины или практически полное отсутствие металла при осмотре. Если в баке установлено два анода, желательно проверять оба — их износ может отличаться в зависимости от расположения внутри бака.

Связь анода с общим обслуживанием бойлера

Проверку анода имеет смысл проводить одновременно с плановым ТО бойлера — вместе с осмотром накипи, состояния ТЭНа и внутренней поверхности бака. Это позволяет вовремя заметить износ и не оставить бак без защиты. При этом сам анод — лишь один из элементов системы защиты, а не единственный фактор, определяющий срок службы всего водонагревателя.

Характеристики

Чек-лист перед заказом

• Диаметр снятого анода
• Рабочую и общую длину снятого анода
• Размер резьбы заглушки
• Тип крепления и шпильки
• Свободное место в баке по высоте
• Точную модель бойлера
• Количество анодов в баке — один или два

Сверка со снятой деталью надёжнее, чем ориентир только на название модели бойлера.

Кому подойдёт этот анод

Подходит владельцам напольных бойлеров среднего объёма (150–300 л, включая модели Eldom Green Line серии FV15060/FV20060/FV30067), мастерам по обслуживанию водонагревателей и всем, кто подбирает замену по фактическим размерам старого анода, а не по каталожному названию.

Вопросы и ответы

Для чего нужен этот анод в бойлере?

Он принимает на себя коррозионную нагрузку вместо стального бака и постепенно расходуется в процессе эксплуатации, снижая скорость разрушения металла.

По каким признакам понятно, что анод исчерпан?

Заметное уменьшение диаметра стержня, разрушение поверхности, глубокие раковины или почти полное отсутствие металла при плановом осмотре.

Чем этот анод отличается от версии 33×1030 мм?

Только длиной: рабочая часть здесь около 800 мм, общая длина — около 830 мм (вместо 1000/1030 мм у более длинной версии). Диаметр, резьба, шестигранник, шпилька и уплотнение — те же.

Что означает резьба заглушки ~G 1 1/4″?

Это ближайший стандартный трубный размер к измеренному наружному диаметру резьбы (около 41 мм); точное соответствие рекомендуется проверить по снятому штатному аноду.

Можно ли ориентироваться только на длину при подборе?

Нет — совпадение длины не гарантирует, что анод встанет в гнездо. Резьба и диаметр определяют, войдёт ли деталь физически и будет ли соединение герметичным.

Подходит ли анод для напольных бойлеров Eldom объёмом 150–300 л, например FV20060S2?

Анод такого типоразмера применяется в напольных бойлерах Eldom Green Line серии FV15060 / FV20060 / FV30067 объёмом 150–300 л, где предусмотрена катодная защита из двух анодов; точное совпадение резьбы и посадочного гнезда нужно сверить со снятой деталью.

Сколько анодов установлено в баке такого объёма?

В указанных моделях предусмотрено два анода на бак. Рекомендуется проверять оба при обслуживании, так как степень их износа может различаться.

Можно ли заменить анод самостоятельно?

Да, при наличии базовых навыков — но только после полного отключения бойлера от электросети и слива воды из бака. Если уверенности нет, замену стоит доверить специалисту.
